Замена материнской платы Supersonic Matrix SC-91MID
В этом руководстве по замене мы покажем, как удалить и установить материнскую плату в вашем планшете. Это потребует немного пайки, поэтому убедитесь, что ваш паяльник разогрет, а защитные очки надеты.
Шаг 1
Используйте пластиковый инструмент для открытия, чтобы отделить экран от задней крышки.
Шаг 2
Используйте пинцет, чтобы поднять вкладку, показанную на картинке, и аккуратно снимите с нее оранжевый шлейф. Повторите для всех трех шлейфов на устройстве.
Шаг 3

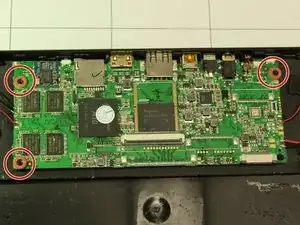

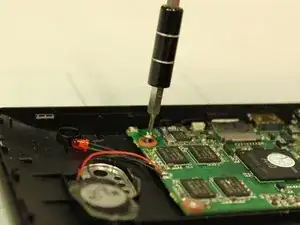

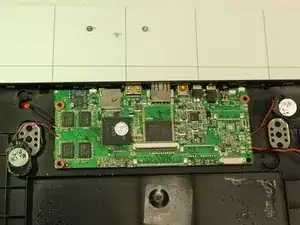

Используйте отвертку Phillips 1.5 мм (Phillips #000), чтобы открутить зеленую материнскую плату от корпуса в трех точках
Снимите шайбы (красные)
Шаг 4

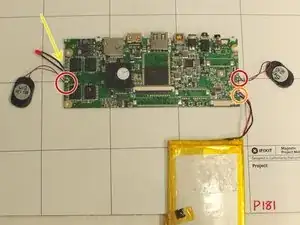

Используйте горячий паяльник, чтобы отпаять провода, соединяющие материнскую плату с динамиком. Отпаяйте провода, соединяющие материнскую плату с аккумулятором.
Красный: Динамики
Оранжевый: Аккумулятор
Желтый: LED
Убедитесь, что ваша заменяемая материнская плата поставляется с LED. Возможно, вам придется отпаять LED от вашей старой материнской платы и припаять его к новой.
Заключение
Для сборки устройства следуйте этим инструкциям в обратном порядке.
