Сборка ЖК-экрана Munchkinz

Вставьте лопатку в разъем Micro USB и подденьте корпус, чтобы разъединить его.

Будьте осторожны, не углубляйтесь слишком сильно, чтобы не согнуть усик внутри разъема Micro USB.

Проведите широким пластиковым инструментом для вскрытия по шву, разъединив его, если вы не можете открыть устройство только лопаткой.

Аккуратно разъединяйте корпус, чтобы ни один из проводов внутри не был отключен

После того как вы разомкнули устройство, оно должно выглядеть так.

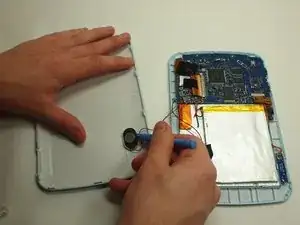

Используйте пластиковый инструмент для вскрытия, чтобы извлечь динамик из корпуса.

Используйте тонкий пластиковый инструмент для вскрытия, чтобы поддеть камеру и вынуть её из посадочного места.

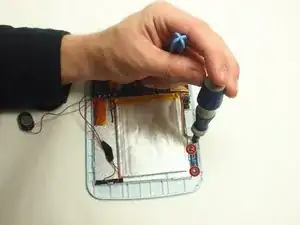

Открутите два винта, которые фиксируют модуль регулировки громкости в корпусе.

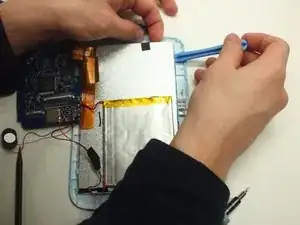

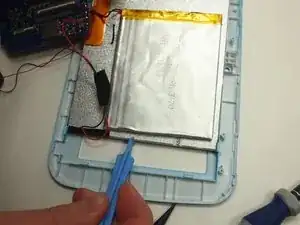

Используйте пластиковый инструмент для вскрытия, чтобы медленно поддеть батарею с каждой стороны и приподнять её.

Будьте осторожны, чтобы не сильно сгибать батарею.

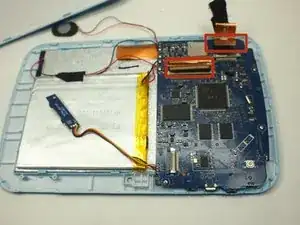

Отсоедините два выделенных ленточных кабеля от материнской платы.

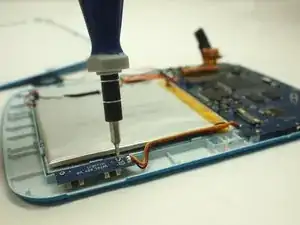

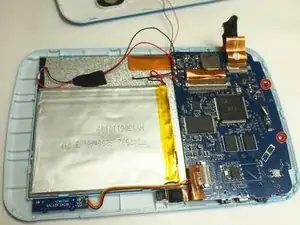

Используйте отвертку, чтобы выкрутить выделенные винты.

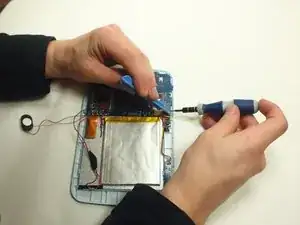

Удерживайте ленточный кабель камеры пластиковым инструментом для вскрытия.

Открутите винт под кабелем с помощью отвертки.

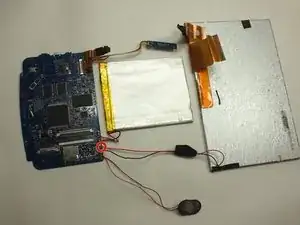

Извлеките материнскую плату из корпуса.

Ориентируйте устройство так, чтобы батарея была ближе всего к вам.

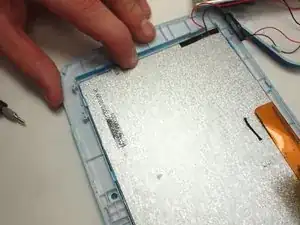

Используйте пластиковый инструмент для вскрытия, чтобы поддеть защелки вверх и освободить ЖК-экран.

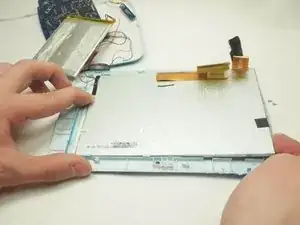

Аккуратно приподнимите северный конец экрана и сдвиньте его горизонтально, чтобы вынуть.

Отпаьте черный и красный провода ЖК-экрана.
