Замена задней крышки Supersonic Matrix SC-91MID

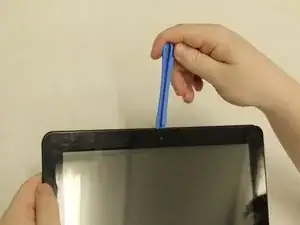

Для начала вставьте пластиковый инструмент для вскрытия между дисплеем и задней крышкой и приложите усилие, пока задняя крышка не отойдет от корпуса устройства.

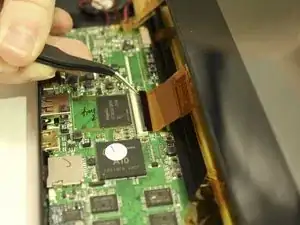

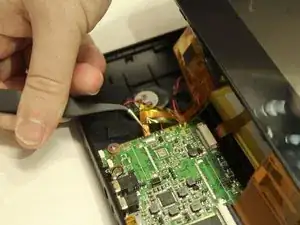

Аккуратно отсоедините оранжевые ленточные шлейфы от материнской платы, открыв маленькие пластиковые защёлки и потянув за шлейфы пинцетом.

Это полностью отсоединит переднюю часть планшета от задней. Отложите её в безопасное место и продолжите работу.

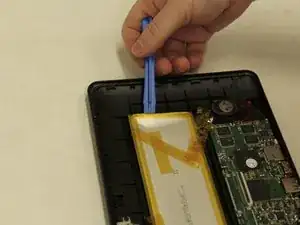

Чтобы снять аккумулятор, используйте пластиковый инструмент для вскрытия, чтобы поддеть один угол аккумулятора, затем аккуратно проведите инструментом вниз, чтобы приподнять одну сторону аккумулятора.

Аккумулятор приклеен, поэтому для его извлечения с задней крышки может потребоваться приложить некоторое усилие.

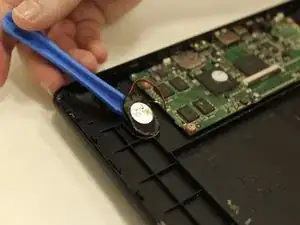

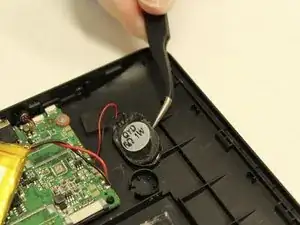

Чтобы снять динамики, аккуратно подденьте динамик пластиковым инструментом для вскрытия, затем полностью извлеките их пинцетом.

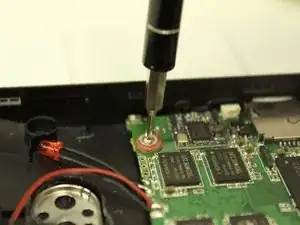

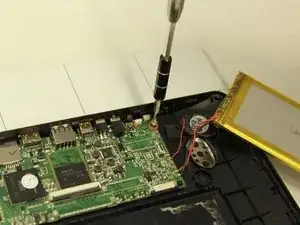

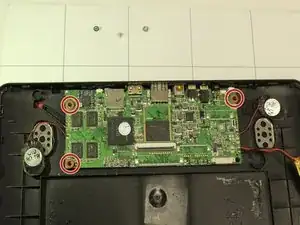

Для снятия материнской платы начните с откручивания трёх (3) маленьких винтов с крестообразной шлицей, используя отвёртку Phillips 1,5 мм (Phillips #000).

Маленькие красные шайбы необходимо сохранить вместе с винтами при сборке устройства — убедитесь, что вы храните их в надёжном месте до сборки.

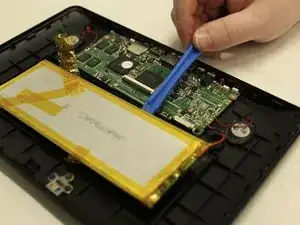

У материнской платы припаяны соединения с аккумулятором, динамиками и светодиодом индикатора зарядки. Будьте осторожны при извлечении материнской платы с задней крышки, так как эти элементы будут отсоединены вместе с ней.
