Замена разъема для наушников SuperSonic Matrix Mid SC-999
В этом руководстве вы откроете заднюю часть устройства и обнаружите разъем для наушников 3,5 мм на материнской плате. Как только вы его найдете, необходимо удалить его с помощью паяльника и заменить.
Поскольку эта задача требует использования паяльника, предыдущий опыт пайки/демонтажа будет полезен.
Шаг 1
Вставьте пластиковый инструмент для открытия между задней крышкой устройства и передней панелью.
Вы услышите щелчок, когда крышка будет отделяться от корпуса устройства.
Шаг 2
Пройдите инструментом вдоль шва между передней панелью и задней крышкой, чтобы отсоединить оставшиеся соединения вокруг устройства.
Снова вы услышите щелчок, когда крышка будет отделяться от корпуса устройства.
Шаг 3
Поднимите заднюю крышку от корпуса устройства, чтобы получить доступ к внутренним компонентам.
Шаг 4

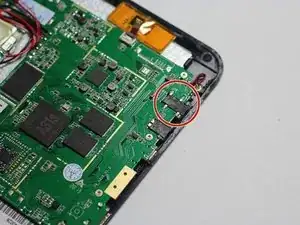

Найдите разъем для наушников на устройстве.
Шаг 5

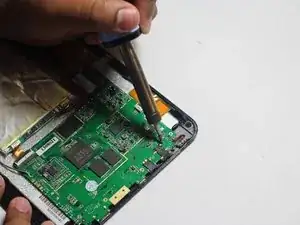

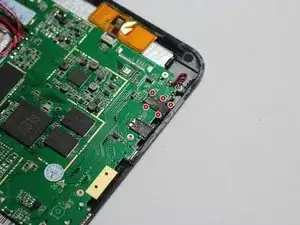

Отпаяйте 5 припаенных соединений (отмечены красным), которые соединяют разъем для наушников с устройством.
Если вы не знакомы с пайкой или демонтажом, ознакомьтесь с этим руководством.
Обязательно носите защитные очки. Паяльник будет очень горячим, поэтому будьте осторожны при его использовании.
Заключение
Чтобы собрать устройство обратно, выполните эти инструкции в обратном порядке.
