Замена материнской платы Munchkinz

Вставьте лопаточку в разъём Micro USB и аккуратно разомкните корпус.

Будьте осторожны, чтобы не вставлять лопаточку слишком глубоко и не погнуть контакт внутри разъёма Micro USB.

Проведите широким пластиковым инструментом для вскрытия по шву, раздвигая его, если не удаётся открыть устройство только лопаточкой.

Осторожно раздвигайте корпус, чтобы никакие внутренние провода не отсоединились.

После разъединения корпуса устройство должно выглядеть так.

Используйте тонкий пластиковый инструмент для вскрытия, чтобы отжать камеру от её первоначального положения.

С помощью точных пинцетов аккуратно отсоедините шлейф камеры, подключённый к материнской плате.

Используйте тонкий пластиковый инструмент для вскрытия, чтобы вынуть динамик из его посадочного места в корпусе.

Найдите красный и чёрный провода, которые соединяют динамик с материнской платой.

Разпаять красный и чёрный провода динамика, подключённые к материнской плате.

Снимите пластиковую кнопку регулировки громкости.

Удалите два винта, которые удерживают узел кнопки громкости на месте.

Разпаять жёлтый, красный и чёрный провода, которые соединяют модуль громкости с материнской платой.

Используйте широкий пластиковый инструмент для вскрытия, чтобы медленно поддеть каждую сторону аккумулятора и приподнять её.

Будьте осторожны, чтобы не сильно сгибать аккумулятор.

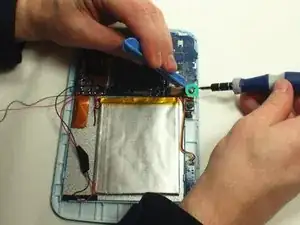

Используйте паяльник, чтобы отключить каждый кабель.

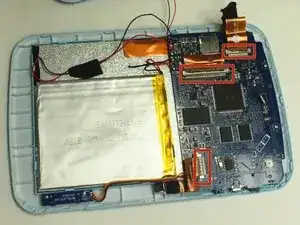

Снимите чёрную ленту, закрывающую любые шлейфы, если она есть.

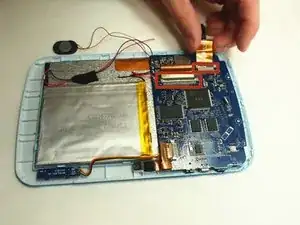

Вытащите шлейфы из разъёмов.

После снятия камеры удалите скрытый винт.

Снимите винты, расположенные на противоположной стороне от аккумулятора.

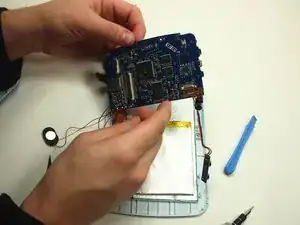

Осторожно приподнимите материнскую плату. Ваши вспомогательные компоненты — аккумулятор, динамик, узел кнопки громкости и шлейфы камеры — будут отключены, а не подключены, как показано на этом изображении.
