Замена материнской платы HP 7 Plus 1302

Используя отвертку Torx T5, отвинтите винты T5x3 мм, расположенные во всех четырёх углах.

Перед началом замены устройство должно быть выключено и отключено от сети.

Используйте пластиковый инструмент для вскрытия, чтобы ввести его между передней и задней частями планшета.

Проведите пластиковым инструментом по всем четырём сторонам планшета, чтобы отделить заднюю крышку.

Будьте осторожны при снятии задней крышки: чрезмерное усилие может повредить экран.

Продолжайте проводить пластиковым инструментом по периметру планшета, пока все четыре стороны полностью не разделятся.

Снимите заднюю крышку.

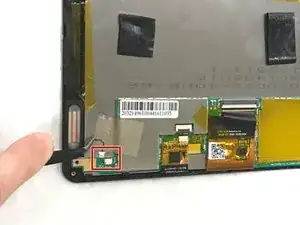

Выдавите разъём батареи с помощью медиатора.

Отведите коннектор батареи в сторону от гнезда.

Поднимите аккумулятор и извлеките его из устройства.

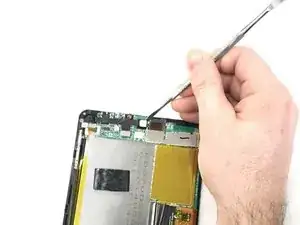

Подденьте разъём, соединяющий переднюю и заднюю камеры, металлическим медиатором.

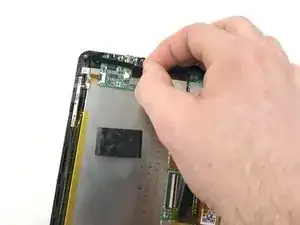

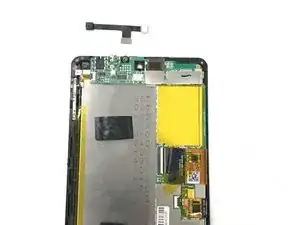

Отсоедините камеру от контактов.

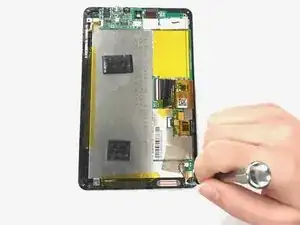

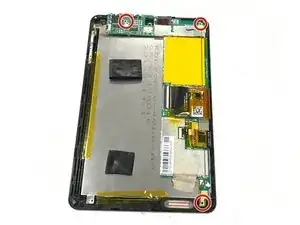

Найдите три винта T5x1 мм и снимите их отверткой Phillips #000.

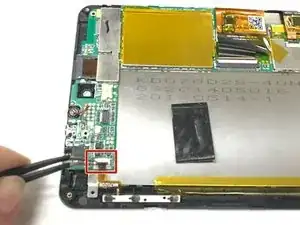

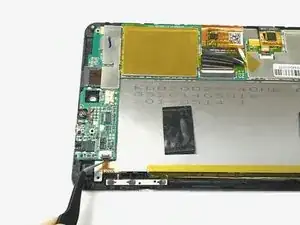

Отключите разъём прищипками.

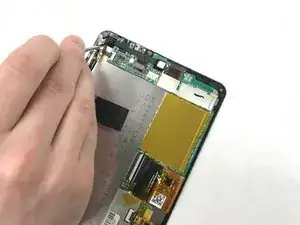

Снимите ленту.

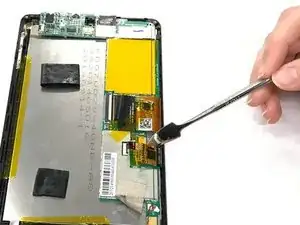

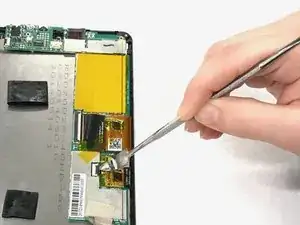

Переверните ZIF-разъём металлическим медиатором.

Вытащите ленточный кабель.

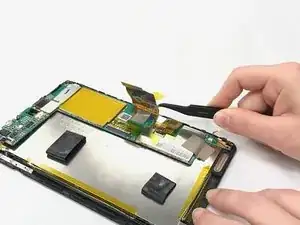

Снимите оранжевую ленту пинцетом.

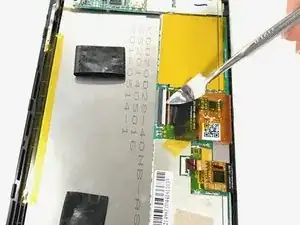

Переверните ZIF-разъём медиатором.

Вытащите ленточный кабель пинцетом.

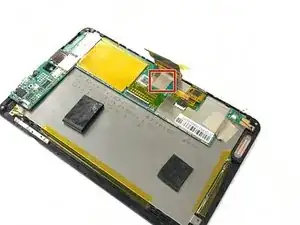

Снимите серую ленту под ленточным разъёмом.

Переверните ZIF-разъём.

Вытащите ленточный кабель пинцетом.

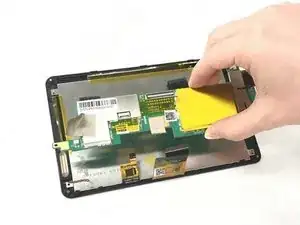

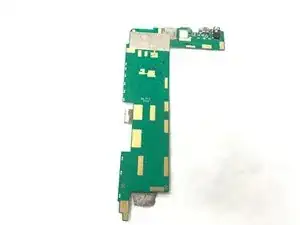

Снимите печатную плату.
