Замена задней камеры Samsung Galaxy Tab 3 8.0

Начните с разделения экрана и задней крышки, используя большой пластиковый инструмент для открытия, чтобы аккуратно разъединить их.

Будьте осторожны при снятии экрана, так как неосторожность может привести к повреждению.

Когда все части экрана будут отделены от задней крышки, вы сможете полностью снять его вручную.

Чтобы снять аккумулятор, необходимо использовать что-то маленькое, например, пинцет, чтобы отключить аккумулятор от его порта.

Примечание: соединение поднимается для снятия.

После отключения аккумулятора используйте Pull-tab для безопасного снятия аккумулятора.

Отключите реле, прикрепленные к материнской плате.

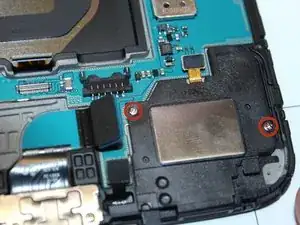

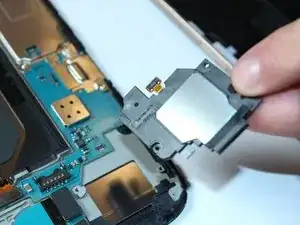

Открутите винты размером 2.9 мм от динамиков, используя отвертку Phillips #000, затем поднимите динамики из устройства.

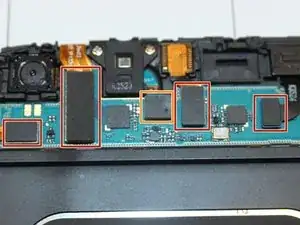

С помощью пластикового инструмента аккуратно отсоедините четыре прямоугольных электрических соединителя от платы. Каждый прямоугольник разного размера: первый большой, второй средний, а два остальные маленьких.

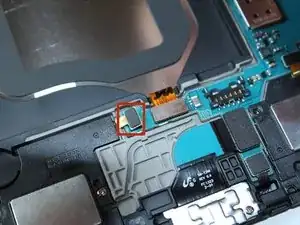

С помощью пластикового инструмента аккуратно отсоедините квадратный электрический соединитель (отмеченный оранжевым) от платы.

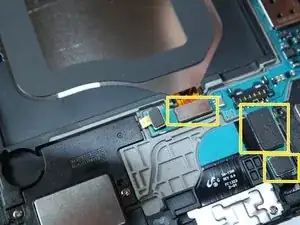

С помощью пластикового инструмента аккуратно отсоедините маленький квадратный и два прямоугольных электрических соединителя (отмеченных жёлтым) от платы.

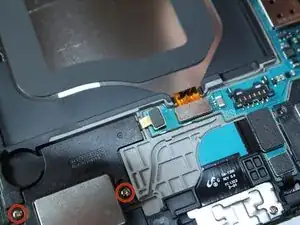

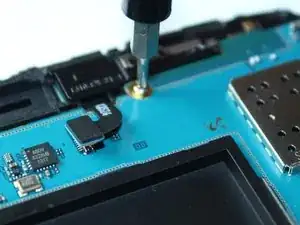

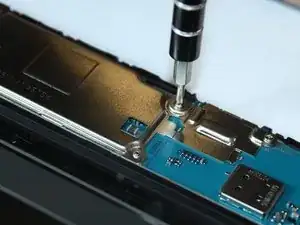

Открутите один винт Phillips #000 размером 2.9 мм над аккумулятором и три винта Phillips #000 размером 2.9 мм справа от аккумулятора.

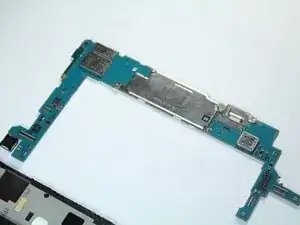

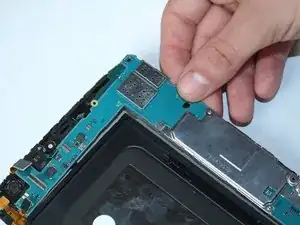

Аккуратно поднимите плату из устройства.

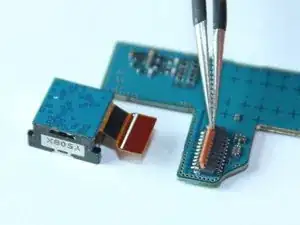

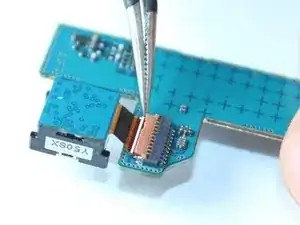

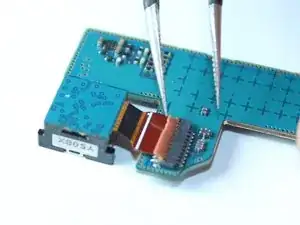

Переверните материнскую плату, чтобы увидеть разъем задней камеры, и с помощью пинцета аккуратно поднимите контактные штыри и снимите камеру.
