Замена платы зарядного порта и аудиоразъема HP Slate 7 Extreme 4400US
Данная инструкция требует осторожности при замене соединений, так как планка легко рвется.
Шаг 1

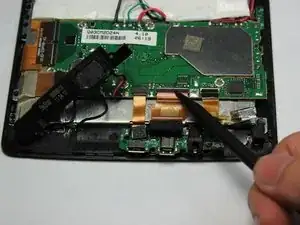

Используйте пластиковый инструмент для открытия, чтобы отделить заднюю крышку от планшета. Осторожно используйте инструмент, чтобы приподнять боковые части, двигаясь по всему планшету для поддевания краев.
Когда все стороны будут приподняты, снимите крышку и отложите ее в сторону.
Шаг 2

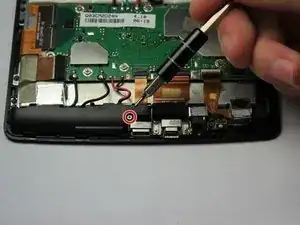

Используйте отвертку PH #000, чтобы удалить один винт 5.0 мм.
Сдвиньте пластиковый корпус и камеру, направленную назад, чтобы открыть доступ к металлической скобе.
Шаг 3

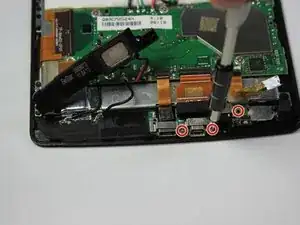

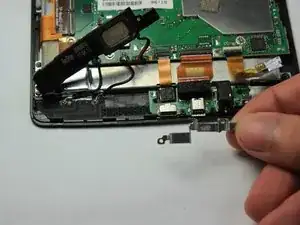

Используйте отвертку PH #000, чтобы удалить три винта 3.0 мм. Удалите металлическую скобу.
Шаг 4

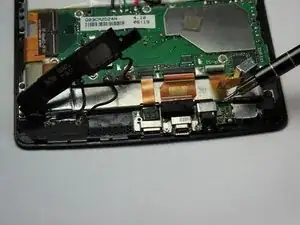

Используйте нейлоновую лопатку, чтобы приподнять черный фиксирующий язычок разъема с нулевым усилием (ZIF), удерживающего планку на месте.

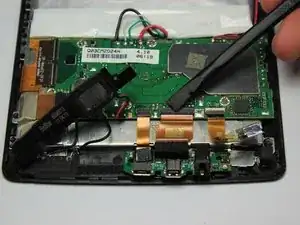

Возьмитесь за зеленую плату и потяните прямо вверх, чтобы отделить приклеенную силовую планку.

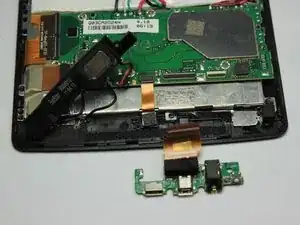

Осторожно вытащите плату из разъема.
Заключение
Чтобы собрать устройство, следуйте этим инструкциям в обратном порядке.
Перевод руководства с ifixit.com
