Замена переднего экрана HP Slate 7 4601

Начните замену с помощью отвёртки Torx T3 или T4.

Удалите два винта с головкой Torx 1.4 мм x 3 мм в верхней части устройства.

Заострённым концом лопатки снимите тонкую металлическую ленту.

Проще всего снять металлическую ленту через отверстие для наушников.

Плоским концом лопатки отожмите заднюю пластмассовую крышку.

При обходе по краю будут слышны несколько щелчков — это звуки освобождающихся пластиковых защёлок.

Снимите заднюю крышку.

Найдите и снимите жёлтую ленту, закрывающую красный и белый провода динамика.

Заострённым концом лопатки вытолкните обе стороны разъёма провода динамика из его основания.

Надавливайте одинаково с обеих сторон разъёма, чтобы избежать заедания или перекручивания его металлических контактов.

Не дергайте и не тяните провода динамика — они хрупкие. Надавливайте только на белый разъём.

Осторожно оттяните фольгу, закрывающую золотую ленточную шлейф-разъём зарядки.

Плоским концом лопатки приподнимите чёрную планку, закрывающую разъём ленточного кабеля зарядного разъёма.

Осторожно вытащите ленточный шлейф разъёма зарядки из его посадочного места.

Проще использовать заострённый конец лопатки, чем пальцы.

Поднимите золотую контактную полосу зарядного разъёма от батареи.

Вытолкните белый разъём батареи из его посадочного места заострённым концом лопатки.

Используя отвёртку Phillips #00, удалите 5 винтов, фиксирующих батарею.

Четыре серебристых винта Phillips 1.75 мм x 3 мм, отмеченные красным, взаимозаменяемы.

Чёрный винт Phillips 1.75 мм x 4 мм обязательно должен быть возвращён на то же место при сборке.

Поднимите батарею с её посадочного места и отложите в сторону.

Чтобы освободить сборку динамиков, вам понадобится отвёртка Phillips #00.

Удалите два винта Phillips 1.75 мм x 3 мм из сборки динамиков.

Отогните фольгу, перекрывающую разъём зарядки, чтобы открыть ещё один винт Phillips 1.75 мм x 3 мм.

Удалите винт отвёрткой Phillips #00.

Поднимите разъём зарядки и отложите его в сторону.

Извлеките два динамика из устройства и отложите их в сторону.

Отключите ленточный шлейф ЖК-экрана, приподняв чёрную планку плоским концом лопатки и выдвинув золотую полосу.

При повторном подключении ленточного разъёма ЖК-экрана убедитесь, что он полностью вставлен. В противном случае при включении планшета появятся горизонтальные полосы.

Аналогично отключите квадратный ленточный шлейф радиочипа, приподняв чёрную планку лопаткой и выдвинув золотую полосу.

Для освобождения материнской платы используйте отвёртку Phillips #00.

Удалите шесть винтов Phillips 1.75 мм x 3 мм, фиксирующих материнскую плату к экрану.

С помощью руки приподнимите серебристую ленту с медной пластины.

Выньте материнскую плату из устройства.

Возможно, придётся покачивать и пошевелить материнскую плату, чтобы освободить её.

Снимите металлическую полосу, окружающую устройство, поддев её вверх и выведя из установочных штифтов. Начните с одного конца и обходите по периметру.

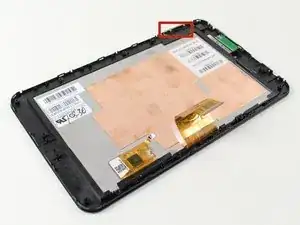

Теперь у вас есть доступ к ЖК-экрану.

Вы можете заменить рычажок регулировки громкости, поддев его и вынимая из корпуса устройства.

При установке рычажок регулировки громкости должен быть вставлен так, чтобы кнопка «вверх» была направлена к верхней части планшета.
