Замена ЖК-экрана HP Slate 7 Plus 4200US

Выключите планшет и отключите питание и все внешние устройства от планшета.

Разместите планшет экраном вниз и правой стороной, обращённой к вам.

Осторожно вставьте пластиковый инструмент для открытия между крышкой планшета и узлом дисплейной панели, разделяя эти два компонента. Первая точка вставки должна быть между кнопкой питания и кнопками громкости.

Проведите инструментом по периметру планшета, пока край крышки полностью не отделится от узла дисплейной панели.

Отожмите заднюю крышку, чтобы снять её.

Отключите кабели батареи от системной платы, припаяв их. См. руководство iFixit по паянию.

Кабели батареи припаяны к плате в следующей последовательности сверху вниз: красный, синий, зелёный, жёлтый, чёрный.

Вставьте нейлоновую лопатку между батареей и узлом дисплейной панели. Осторожно подденьте батарею вверх и извлеките её из посадочного места.

Батарея приклеена к узлу дисплейной панели двусторонним скотчем. Убедитесь, что вы тянете батарею уверенно.

По возможности используйте обычную чёрную нейлоновую лопатку, особенно при работе с батареями.

Используйте пинцет, чтобы снять чёрные поролоновые наклейки с передней камеры, чтобы обнажить проводку.

Поднимите камеру с системной платы и уверенно вытяните провод из разъёма.

Используйте пинцет, чтобы снять чёрные поролоновые наклейки с тыльной камеры, чтобы обнажить проводку.

С помощью пинцета подденьте камеру и снимите её с системной платы.

Используйте пинцет, чтобы вынуть провод из разъёма. Тяните от разъёма параллельно планшету.

Снимите четыре винта с материнской платы с помощью крестовой отвёртки Phillips 00.

Удалите два серых провода слева и четыре разноцветных провода справа, отпаяв их. См. руководство iFixit по паянию.

Разноцветные провода припаяны сверху вниз в следующем порядке: жёлтый, серый, чёрный и красный.

Отключите кабель ЖК-дисплея от разъёма, потянув от разъёма параллельно планшету.

С помощью пинцета поднимите системную плату и снимите её.

Отверните 8 винтов с помощью крестовой отвёртки Phillips 00.

Возьмитесь за центр пластиковой рамки, в которой расположен динамик, и приподнимите её для извлечения.

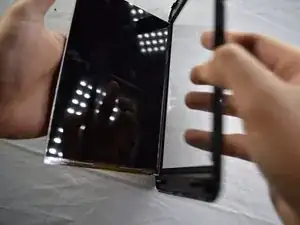

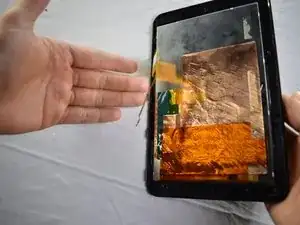

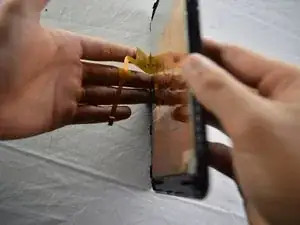

Снимите экран, удерживая планшет одной рукой так, чтобы задняя часть ЖК-экрана была обращена вверх. Медленно поворачивайте планшет, чтобы экран "упал" вам в другую руку.
