Замена динамика HP Slate 7 Plus 4200US

Выключите планшет и отключите питание и все внешние устройства от планшета.

Разместите планшет экранной панелью вниз и правой стороной к себе.

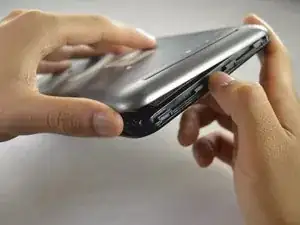

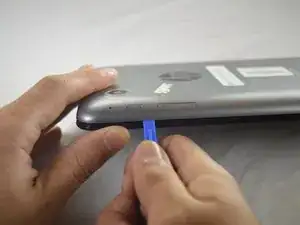

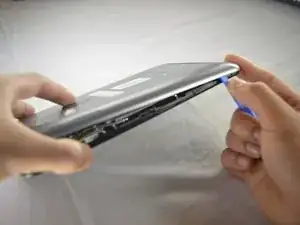

Аккуратно вставьте пластиковый инструмент для вскрытия между крышкой планшета и сборкой экранной панели, отделяя две части. Первая точка вставки должна быть между кнопкой питания и кнопками регулировки громкости.

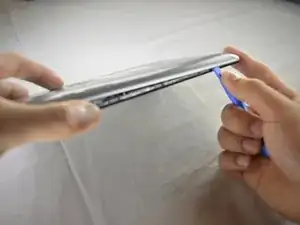

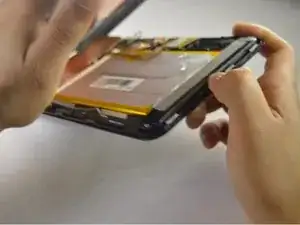

Проведите инструментом по периметру планшета, пока кромка крышки полностью не отделится от сборки экранной панели.

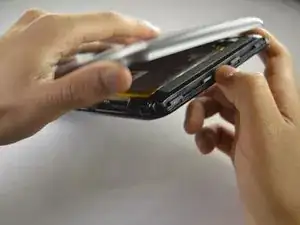

Подденьте заднюю крышку и снимите её.

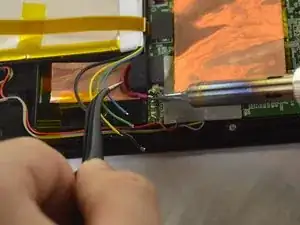

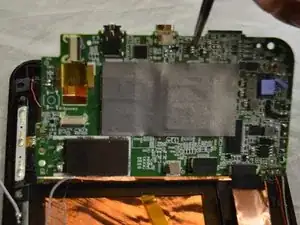

Отсоедините кабели аккумулятора от системной платы путём выпаивания. См. руководство iFixit по пайке.

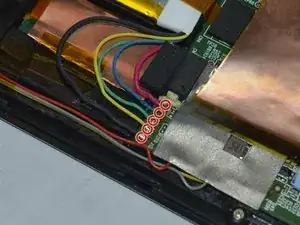

Кабели аккумулятора припаяны к плате в следующей последовательности сверху вниз: красный, синий, зелёный, жёлтый, чёрный.

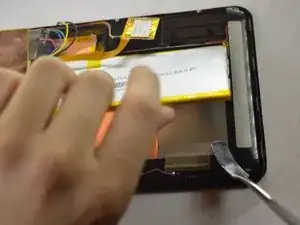

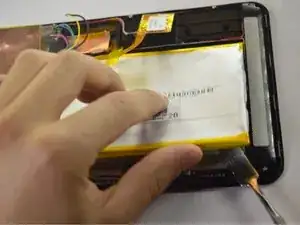

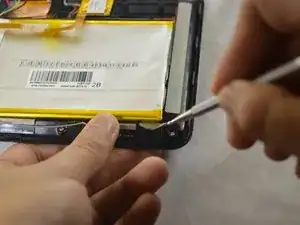

Вставьте нейлоновую лопатку между аккумулятором и сборкой экранной панели. Аккуратно подденьте аккумулятор и извлеките его с посадочного места.

Аккумулятор приклеен к сборке экранной панели двусторонним клеем. Убедитесь, что потянули аккумулятор плотно.

По возможности используйте обычную чёрную нейлоновую лопатку, особенно при работе с аккумуляторами.

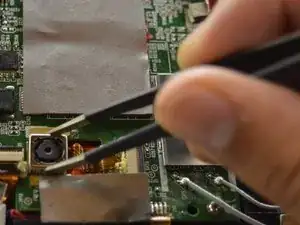

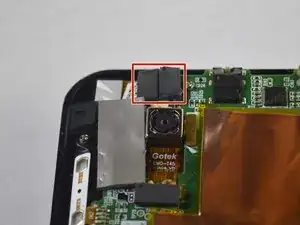

Используя пинцет, снимите чёрные поролоновые наклейки с фронтальной камеры, чтобы обнажить проводку.

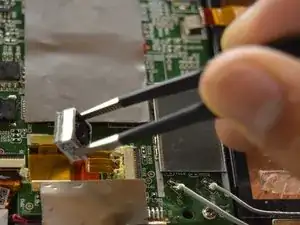

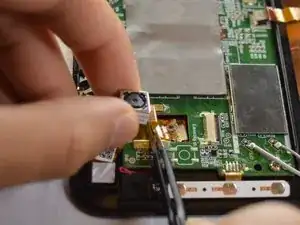

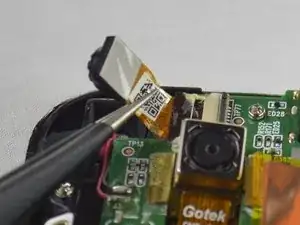

Поднимите камеру с системной платы и крепко вытяните провод из разъёма.

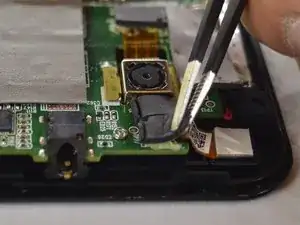

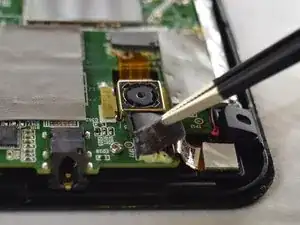

Используйте пинцет, чтобы снять чёрные поролоновые наклейки с тыльной камеры и обнажить проводку.

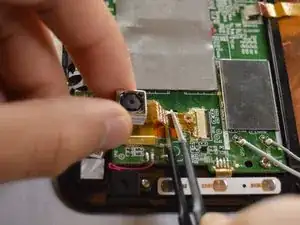

С помощью пинцета поднимите камеру с системной платы.

Используйте пинцет, чтобы вытащить провод из разъёма. Тяните от разъёма параллельно планшету.

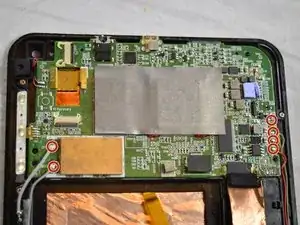

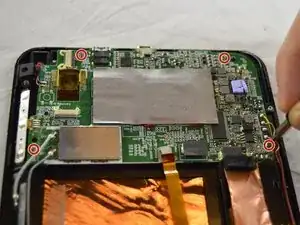

Удалите четыре винта с материнской платы с помощью отвертки Phillips 00.

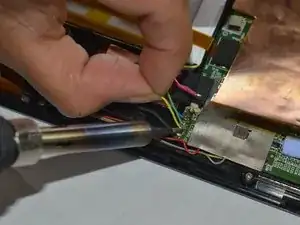

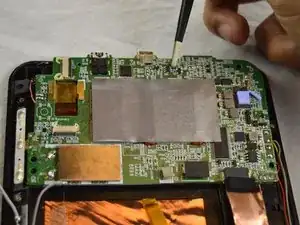

Удалите два серых провода слева и четыре многоцветных провода справа путём выпаивания. См. руководство iFixit по пайке.

Многоцветные провода припаяны сверху вниз в следующем порядке: жёлтый, серый, чёрный и красный.

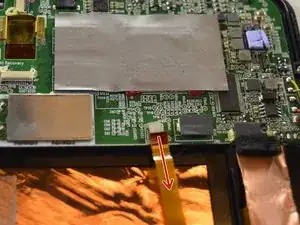

Отключите провод ЖК-дисплея от разъёма, потянув от разъёма параллельно планшету.

С помощью пинцета поднимите системную плату и извлеките её.

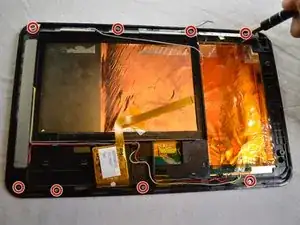

Отверните 8 винтов с помощью отвертки Phillips 00.

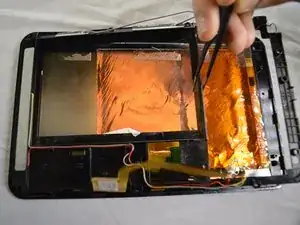

Возьмитесь за центр пластиковой рамки, в которой расположен динамик, и поднимите, чтобы извлечь её.
