Замена материнской платы HP Slate 7 Extreme 4400US

Используйте пластиковую открывалку, чтобы отделить заднюю крышку от планшета. Аккуратно подденьте ею края, обходя весь периметр устройства, чтобы открыть все стороны.

После того как все стороны будут открыты, снимите крышку и отложите её в сторону.

Используйте биту PH #000, чтобы открутить винт длиной 5,0 мм, удерживающий верхний динамик, с целью получить доступ к фронтальной камере.

Отогните ленту, которая фиксирует соединительную полоску фронтальной камеры к устройству.

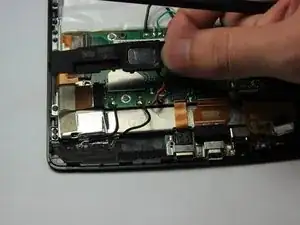

Используйте нейлоновую лопатку, чтобы поднять черную защелку разъема с нулевым усилием вставки (ZIF), удерживающего полоску на месте.

Аккуратно вытяните соединительную полоску камеры из разъема.

Отогните ленту, фиксирующую соединительную полоску камеры к устройству.

Используйте нейлоновую лопатку, чтобы поднять черную защелку разъема с нулевым усилием вставки (ZIF), удерживающего полоску на месте.

Аккуратно вытяните соединительную полоску камеры из разъема.

Последовательно отрежьте провода аккумулятора с помощью кусачек.

Не отрезайте все провода одновременно, иначе есть риск повреждения аккумулятора или материнской платы!

После отключения аккумулятора возьмите новый и с помощью проводов подключите его к материнской плате.

Вы можете использовать паяльник, чтобы отпаять провода от материнской платы, а также припаять провода нового аккумулятора к материнской плате.

Используйте отвертку Phillips PH #000, чтобы открутить один винт длиной 5,0 мм.

Сдвиньте пластиковую крышку и заднюю камеру, чтобы получить доступ к серебристой скобе.

Используйте отвертку Phillips PH #000, чтобы открутить три винта длиной 3,0 мм. Снимите серебристую скобу.

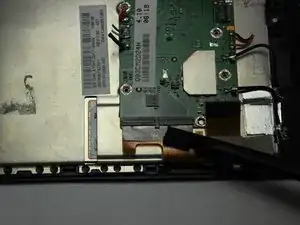

Используйте нейлоновую лопатку, чтобы поднять черную защелку разъема с нулевым усилием вставки (ZIF), удерживающего полоску на месте.

Возьмите зеленую плату и потяните прямо вверх, чтобы отделить приклеенную полоску питания.

Аккуратно извлеките плату из разъема.

Используйте биту PH #000, чтобы открутить один винт длиной 5,0 мм.

Аккуратно отведите всю черную раму от устройства.

Найдите места, где провода динамиков подключены к материнской плате.

Используя кусачки, перережьте провода, соединяющие динамик с материнской платой. Зачистите концы проводов с помощью обжимного инструмента и соедините новые провода с оставшимися от старых, чтобы повторно подключить динамик.

Вы можете использовать паяльник, чтобы отпаять провода от материнской платы и припаять новые провода обратно к материнской плате.

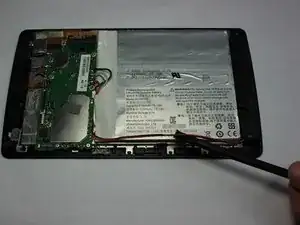

Найдите провода, соединяющие нижний динамик с материнской платой. Провода проходят вдоль аккумулятора.

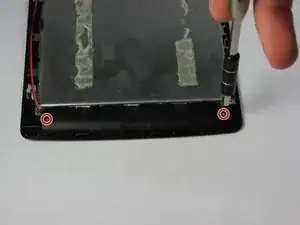

Используя биту PH #000, открутите два винта длиной 5,0 мм, фиксирующие нижний динамик.

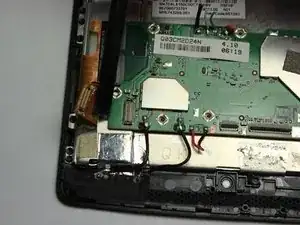

Найдите места, где провода динамиков подключены к материнской плате.

Используя кусачки, перережьте провода, соединяющие динамик с материнской платой. Зачистите концы проводов, чтобы соединить их с новыми проводами динамика.

Вы можете использовать паяльник, чтобы отпаять провода от материнской платы, а затем припаять провода нового динамика.

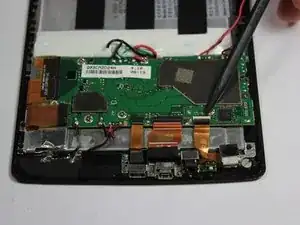

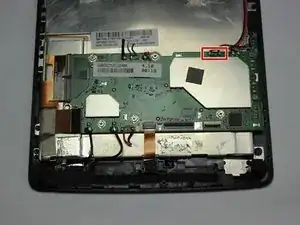

Используя биту PH #000, открутите семь винтов, удерживающих материнскую плату. Винты, обозначенные красным, имеют длину 3,0 мм.

Винты, обозначенные оранжевым, имеют длину 5,0 мм.

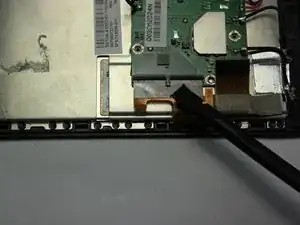

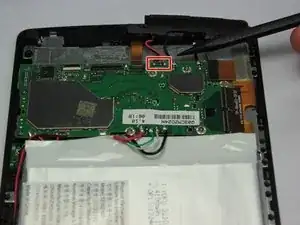

Отключите press-fit разъем от материнской платы с помощью нейлоновой лопатки. Аккуратно подденьте разъем — он легко выскочит на место, поэтому если он не поддается, не применяйте усилие.

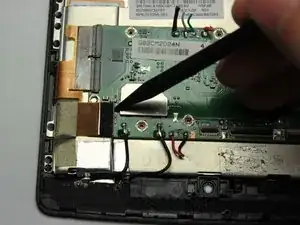

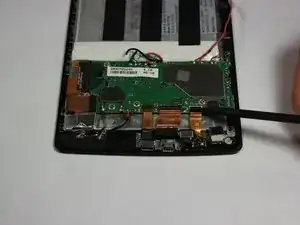

Используйте нейлоновую лопатку, чтобы поднять черную защелку разъема с нулевым усилием вставки (ZIF), удерживающего полоску на месте.

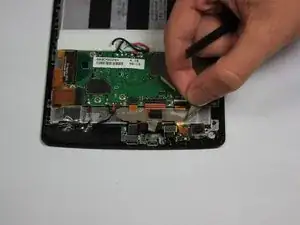

Аккуратно вытяните соединительные полоски из материнской платы. Материнская плата теперь отключена.
