Замена материнской платы HP Slate 7 4601
Материнская плата этого устройства представляет собой зелёный компонент в форме буквы «Г», расположенный внутри у переднего экрана под аккумулятором. Для замены требуется предварительное извлечение аккумулятора перед снятием материнской платы и отключение двух золотых шлейфов и 6 винтов. В этом руководстве вы будете снимать следующее:
- Задняя крышка
- Аккумулятор
- Разъём зарядки
- Динамический блок
- Материнская плата
Если точно следовать шагам руководства, замена пройдёт без затруднений. Приготовьте необходимые инструменты, новую материнскую плату для вашего планшета и отложите примерно 20–30 минут, чтобы заглянуть внутрь вашего HP Slate.
Шаг 1
Начните замену, используя Torx‑отвёртку T3 или T4.
Уберите два винта с головкой Torx 1.4 мм x 3 мм в верхней части устройства.
Шаг 2
Острым концом лопатки снимите тонкую металлическую полосу.
Проще всего снимать металлическую полосу через отверстие для наушников.
Шаг 3
Плоским концом лопатки приподнимите заднюю пластиковую крышку.
При обходе по краю вы услышите несколько щелчков. Эти звуки вызваны отщёлкиванием пластиковых защёлок.
Шаг 4
Снимите заднюю крышку.
Шаг 5
Найдите и снимите жёлтую ленту, закрывающую красный и белый провод динамика.
Шаг 6
Острым концом лопатки выдвиньте обе стороны разъёма проводов динамика из его основания.
Надавливайте одинаково с обеих сторон разъёма, чтобы избежать заедания или перекручивания его металлических контактов.
Не дергайте и не тяните провода динамика — они хрупкие. Давите только на белый разъём.
Шаг 7
Аккуратно отогните фольгу, закрывающую золотой шлейф разъёма зарядки.
Шаг 8
Плоским концом лопатки приподнимите чёрную панель, закрывающую разъём шлейфа зарядки.
Осторожно вытяните шлейф разъёма зарядки из его посадочного места.
Возможно, удобнее использовать острый конец лопатки, а не пальцы.
Шаг 9
Отогните золотую полосу разъёма зарядки от аккумулятора.
Шаг 10
Острым концом лопатки выдавите белый разъём аккумулятора из его посадочного места.
Шаг 11
Используя отвёртку Phillips #00, удалите 5 винтов, крепящих аккумулятор.
Четыре серебристых винта Phillips 1.75 мм x 3 мм, обведённые красным, взаимозаменяемы.
Чёрный винт Phillips 1.75 мм x 4 мм обязательно должен быть возвращён на то же место при сборке.
Шаг 12
Поднимите аккумулятор из гнезда и отложите в сторону.
Шаг 13

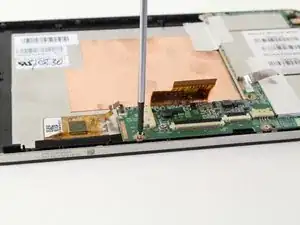

Отключите шлейф ЖК‑экрана, приподняв чёрную панель плоским концом лопатки и выдвинув золотую полосу.
При повторном подключении шлейфа ЖК убедитесь, что он вставлен до упора. В противном случае при включении планшета появятся горизонтальные полосы.
Шаг 14

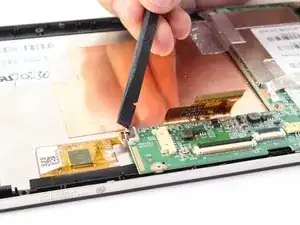

Аналогичным образом отключите квадратный шлейф радиочипа, приподняв чёрную панель с помощью лопатки и выдвинув золотую полосу.
Шаг 15
Для освобождения материнской платы используйте отвёртку Phillips #00.

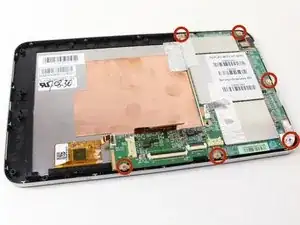

Удалите шесть винтов Phillips 1.75 мм x 3 мм, крепящих материнскую плату к экрану.
Шаг 16

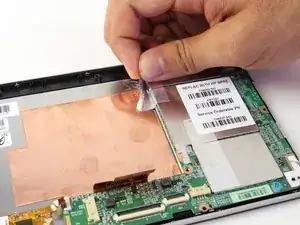

Рукой оторвите серебристую ленту от медной пластины.
Выньте материнскую плату из устройства.
Возможно, потребуется пошевелить и подергать материнскую плату, чтобы освободить её.
Заключение
Для сборки устройства следуйте этим инструкциям в обратном порядке.
