Замена материнской платы Zenithink ZTPAD ZT280 C91
При отсоединении материнской платы начните со снятия 4 винтов крестовой отверткой. После этого аккуратно отсоединяйте все кабели, подключённые к плате, следя за тем, чтобы не порвать провода.
Шаг 1

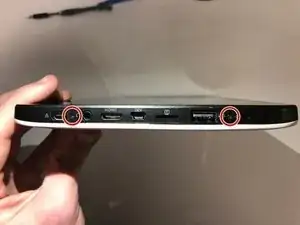

Удалите два винта внизу, используя крестовую отвертку Phillips #00.
Для различия эти винты имеют длину 4 мм.
Шаг 2

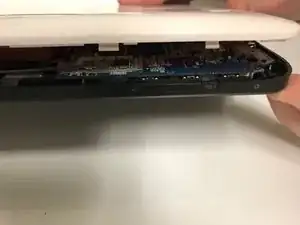

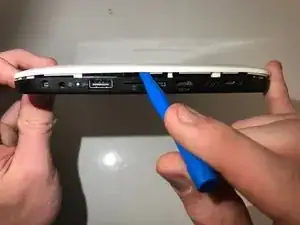

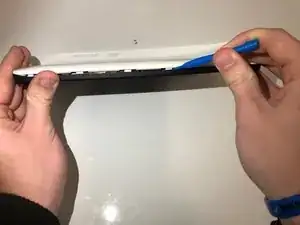

С помощью лопатки начните приподнимать корпус, медленно продвигаясь вокруг кромки.
Будьте осторожны, чтобы не повредить защёлки, удерживающие заднюю панель, особенно при использовании металлической лопатки.
При поддевании следите, чтобы не потерять кнопки питания и громкости; корпус удерживает их на месте, поэтому они легко выпадут после снятия панели.
Осторожно, не повредите провода динамиков — они всё ещё соединяют обе панели.
Шаг 3

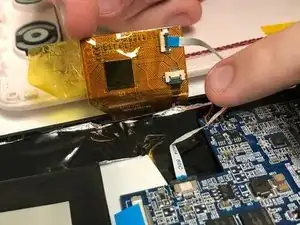

Отогните сенсорный интерфейсный чип (находится в верхнем правом углу материнской платы, покрыт жёлтой лентой).
Шаг 4

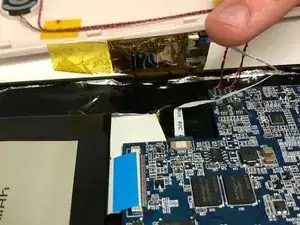

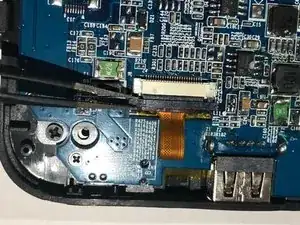

Поднимите маленький фиксатор и отсоедините показанный ленточный кабель.
Шаг 5

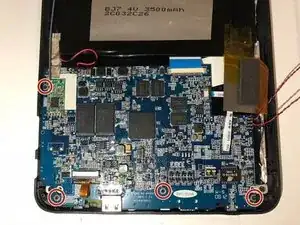

Используя крестовую отвертку Phillips #00, удалите винты, выделенные оранжевыми кругами на изображении.
Для различия эти винты имеют длину 3.5 мм.
Шаг 6

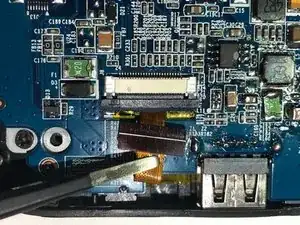

Отодвиньте пластиковый зажим для основного кабеля дисплея.
Осторожно отсоедините кабель пинцетом.
Шаг 7
Отодвиньте пластиковый зажим для кабеля камеры.
Осторожно отсоедините кабель пинцетом.
Шаг 8

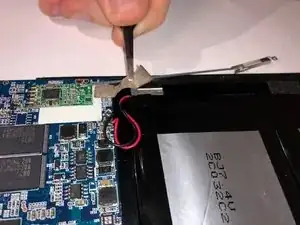

Отгрунтуйте отражающую ленту.
Шаг 9

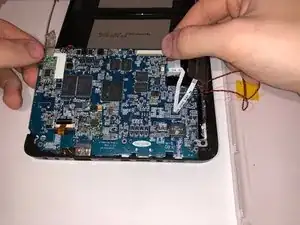

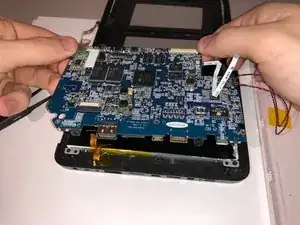

Поднимите узел материнской платы, начиная с верхней части.
Осторожно, чтобы не повредить порты на нижней стороне планшета.
Кабель камеры пройдет через небольшой вырез и окажется под платой.
Заключение
Для сборки устройства выполните эти действия в обратном порядке.
