Замена камеры Kobo Arc K107
В этом指南e показано, как заменить камеру на Kobo Arc K107. Это умеренно сложно, так как необходимо снять материнскую плату с устройства.
Шаг 1

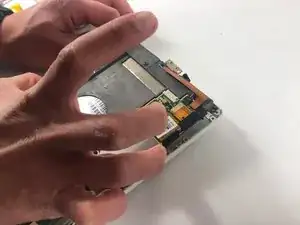

Снимите заднюю крышку Kobo Arc, найдя край крышки и потянув её на себя.
Шаг 2
Удалите винты из средней рамки.
Шаг 3
Используйте нейлоновую лопатку, чтобы приподнять аккумулятор от устройства.
Она будет давать некоторое сопротивление, так как приклеена.
Всегда используйте пластиковые или нейлоновые инструменты для поддевания вокруг аккумулятора. Металлические инструменты могут повредить аккумулятор, что может привести к возгоранию.
Шаг 4
Отключите разъём аккумулятора от остальной части планшета.
Удалите аккумулятор из планшета.
Шаг 5
Удалите материнскую плату из внешнего корпуса.
Шаг 6

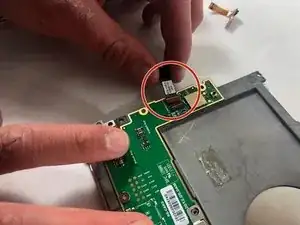

Отсоедините старую камеру.
Заключение
Для сборки устройства выполните эти инструкции в обратном порядке.
