Замена экрана Zenithink ZTPAD ZT280 C91

Удалите два винта внизу, используя отвёртку Phillips #00.

Для различия: эти винты длиной 4 мм.

С помощью лопатки начните поддевать корпус, аккуратно продвигаясь по краю.

Будьте осторожны, чтобы не повредить защёлки, удерживающие заднюю панель, особенно при использовании металлической лопатки.

При поддевании следите, чтобы не потерять кнопки питания и громкости; корпус удерживает их на месте, и они легко выпадут после снятия панели.

Будьте осторожны, чтобы не повредить провода динамиков — они всё ещё соединяют обе панели.

Отогните сенсорный интерфейсный чип (он находится в правом верхнем углу материнской платы, покрыт жёлтой лентой).

Поднимите маленький фиксатор и отсоедините показанный ленточный кабель.

Используя отвёртку Phillips #00, снимите винты, выделенные оранжевыми кругами на изображении.

Для различия: эти винты длиной 3,5 мм.

Отодвиньте пластиковый фиксатор основного кабеля дисплея.

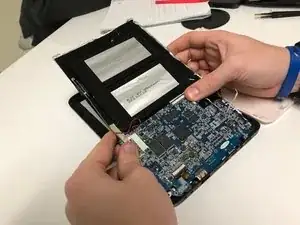

Осторожно отсоедините кабель пинцетом.

Отодвиньте пластиковый фиксатор кабеля камеры.

Осторожно отсоедините кабель пинцетом.

Отверните отражающую ленту.

Поднимите узел материнской платы, начиная с верхней части.

Будьте осторожны, чтобы не повредить порты на нижней стороне планшета.

Кабель камеры пройдёт через маленький вырез и окажется под платой.

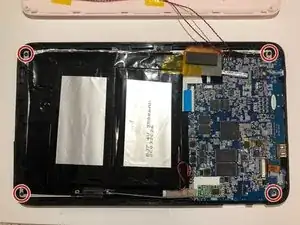

Снимите четыре выделенных винта с помощью отвёртки Phillips #1.

Для различия: эти винты длиной 4 мм и имеют большую головку, чем остальные винты.

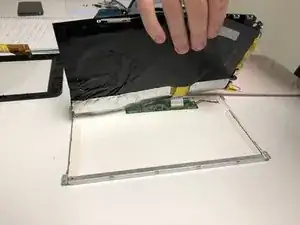

Начиная с верхней части, медленно поднимайте все компоненты из передней панели.

Снимите переднюю панель с устройства.

Будьте осторожны, чтобы не повредить порты вдоль нижней кромки.

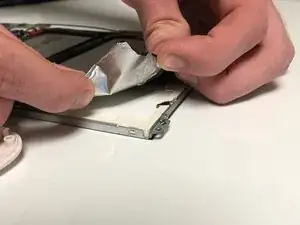

Оттяните клейкий слой от одного из верхних углов.

Рекомендуется использовать только руки, чтобы избежать повреждения аккумулятора.

При оттягивании клея будьте осторожны, поскольку дисплей подключён кабелем справа.

С помощью пинцета отодвиньте фиксатор и отсоедините ленточный кабель.

Снимите дисплей с устройства.
