Замена камеры Zeki TBQG884B
Рабочая камера выполняет множество функций, таких как съёмка фото, сканирование документов и участие в видеозвонках. Если камера неисправна или повреждена из‑за попадания воды или удара при падении, её замена восстановит эти возможности.
В этом пошаговом руководстве вы замените повреждённую камеру планшета Zeki TBQG884B. Выполняйте каждый шаг осторожно, так как задействованы хрупкие компоненты. Для замены камеры специальных навыков не требуется.
Шаг 1
Снимите два винта с торца устройства, где находятся разъёмы, с помощью отвертки Phillips #1.
Шаг 2
Положите планшет экраном вниз.
Вставьте кончик инструмента для вскрытия в зазор между серой и белой пластиковыми крышками. Подденьте и услышите щелчки освобождающихся защёлок.
Аккуратно продвигайтесь по периметру края планшета.
Шаг 3
Снимите заднюю крышку.
Удалите всю ленту на динамике и отсоедините динамик от задней панели.
Динамик соединён с платой двумя припаянными проводами. Не повреждайте их при снятии динамика.
Шаг 4

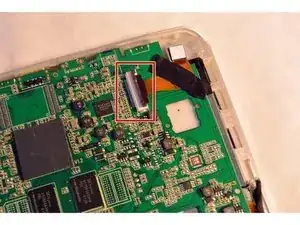

Откройте ZIF‑разъём — чёрную фиксирующую часть над ленточным кабелем на плате — и извлеките ленточный кабель, соединяющий материнскую плату и камеру.
Камера расположена в верхнем левом углу, над материнской платой.

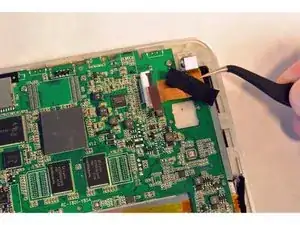

Камера обычно закрыта лентой или материалом. С помощью пинцета аккуратно снимите материал/ленту.
Заключение
Для сборки устройства выполните указанные шаги в обратном порядке.
