Замена экрана Kobo Aura HD

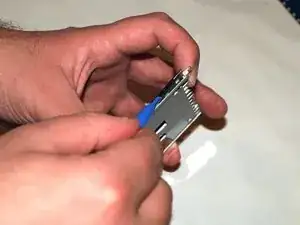

Начиная с нижнего правого угла, используйте пластиковую лопатку, чтобы отделить переднюю рамку от корпуса.

Работайте по нижнему краю, затем поднимайтесь по стороне, медленно проходя по периметру устройства.

Отверткой Phillips #000 отвинтите 4 винта в углах дисплея.

Снимите узел дисплея и материнской платы с задней пластины.

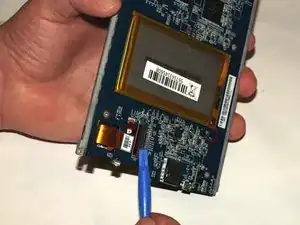

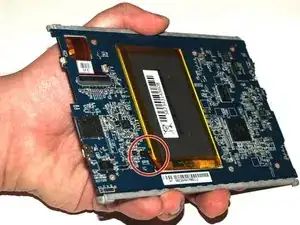

Подденьте разъём аккумулятора вверх, от платы (т.е. перпендикулярно), чтобы отключить его.

Для этого может быть удобно использовать инструмент-лопатку.

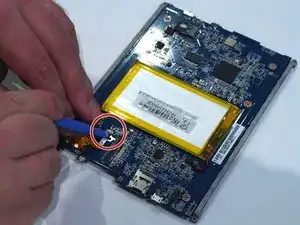

Осторожно откройте разъём Zero Insertion Force (ZIF), удерживающий кабель дисплея.

Вам может быть удобнее поддеть его лопаткой.

Разъём шарнирный и открывается вверх. Шарнир находится с правой стороны, поэтому поддевать следует с левой стороны.

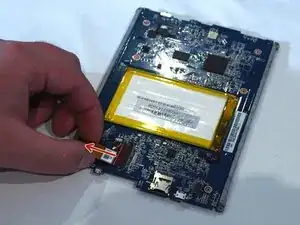

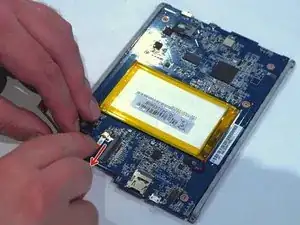

После открытия разъёма аккуратно потяните кабель влево, чтобы вынуть его.

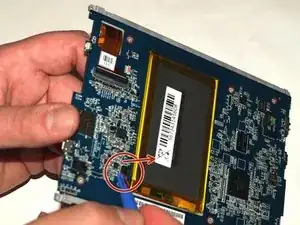

Осторожно откройте второй, меньший разъём Zero Insertion Force, поддев снизу коричневую прижимную планку.

Сдвиньте кабель вниз, чтобы отключить его.

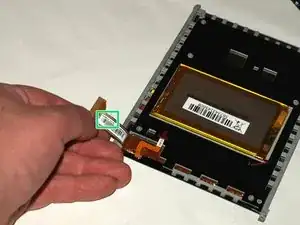

На обратной стороне кабеля дисплея вы найдёте полный номер модели вашего дисплея — используйте его при поиске запасной части, чтобы убедиться в правильности подбора.

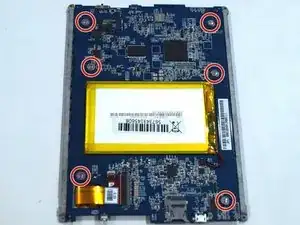

Отверткой Phillips #000 отвинтите 6 винтов, крепящих дисплей к материнской плате.

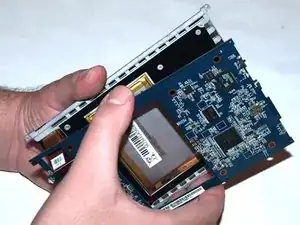

Отделите плату от узла дисплея.

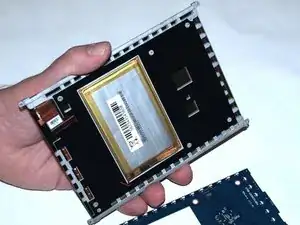

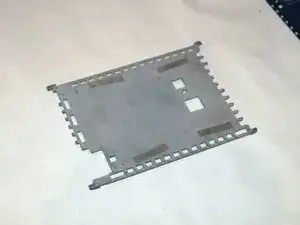

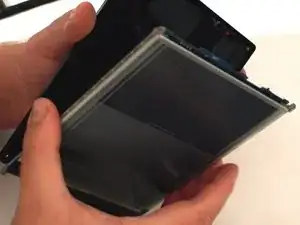

Задняя стеклянная часть дисплея приклеена к металлической раме полосками клея. Медленно и аккуратно разъедините их.

Примечание: сделать это без повреждения стекла очень трудно. Действуйте медленно и не прилагайте сильного усилия.

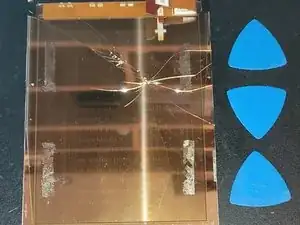

Если стекло треснет, убедитесь, что все его осколки удалены перед установкой нового дисплея.

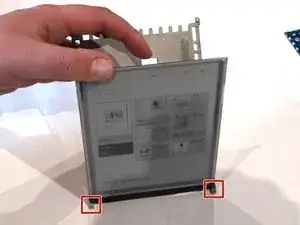

Установите экран в вырезы у основания рамы, чтобы обеспечить правильное выравнивание.

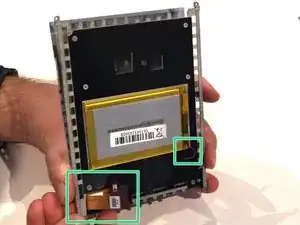

Пропустите кабели дисплея и питания через вырезы в раме.

Если вы устанавливаете дисплей сразу после снятия старого, можно повторно использовать существующий клей.

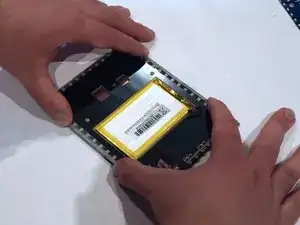

Аккуратно совместите экран с рамой и нажмите, чтобы зафиксировать.

Прижмите равномерным лёгким давлением в течение 5–10 минут, чтобы экран приклеился.

Следите, чтобы кабель дисплея не оказался зажатым между экраном и рамой.

Соберите устройство в обратном порядке, выполнив описанные выше шаги в обратном порядке.

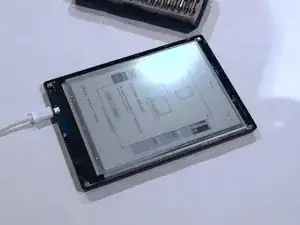

После того как вы снова подключите кабели дисплея и питания и закрепите материнскую плату винтами, можно включить устройство, чтобы убедиться, что дисплей подключён правильно и работает.

Обратите внимание, что сенсор не будет работать, пока не установите переднюю рамку.

Осторожно относитесь к изгибу дисплея при сборке. Он очень хрупкий и легко ломается.
