Замена аккумулятора ProntoTec Axius
После длительного использования электронных устройств аккумулятор обычно теряет ёмкость и со временем выходит из строя. В этом руководстве описано, как получить доступ к аккумулятору вашего устройства и заменить его.
Шаг 1
Убедитесь, что устройство полностью выключено перед началом разборки, чтобы избежать риска поражения электрическим током.
Положите планшет экраном вверх на ровный стол
Шаг 2

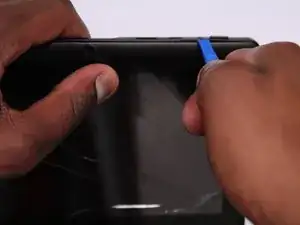

Начиная от разъёма для наушников, вставьте плоский конец лопатки между экраном и задней крышкой.
Отожмите заднюю крышку от экрана по периметру, освобождая защёлки, соединяющие половины корпуса.
Шаг 3
Аккуратно снимите заднюю крышку устройства и положите её на ровную поверхность, как показано на фото.
Проследите, чтобы не перерезать провода (красный и чёрный), соединённые со динамиком, расположенным в задней крышке.
Шаг 4

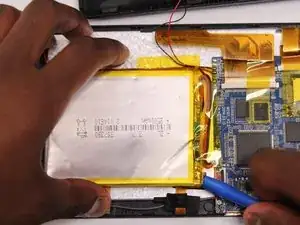

С помощью лопатки снимите все ленты, которые прилегают к аккумулятору.
Будьте осторожны, чтобы не отрезать провода, находящиеся под лентами
Шаг 5

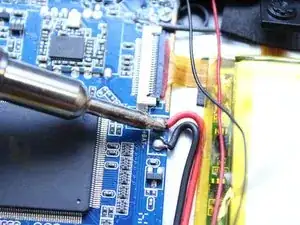

С помощью паяльника нагрейте точку контакта красного провода аккумулятора с платой.
Когда припой начнёт плавиться, используйте плоскогубцы, чтобы аккуратно вытянуть провод из платы
Не держите паяльник слишком долго на проводе, чтобы не расплавить другие компоненты на плате или в окружающей области.
Шаг 6

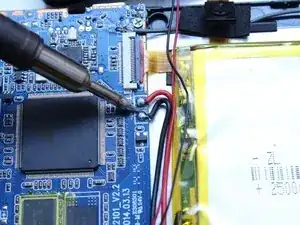

Повторите шаг 5 для чёрного провода, соединяющего аккумулятор с платой, как показано на фото.
Не держите паяльник слишком долго на проводе, чтобы не расплавить другие компоненты на плате или в окружающей области.
Шаг 7

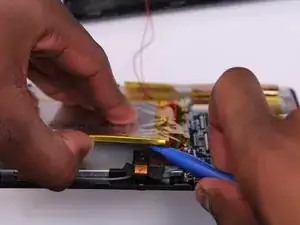

С помощью лопатки осторожно отожмите аккумулятор от задней стороны экрана и извлеките его из устройства.
Заключение
Для сборки устройства выполните указанные инструкции в обратном порядке.
