Замена экрана Sophix TAB-730g
Sophix TAB-730g — это Android-планшет, выпущенный в 2012 году. Учитывая, сколько времени прошло с момента выхода устройства, данное руководство демонстрирует, как снять экран планшета в случае его поломки или повреждения.
Не требуются специальные навыки.
Примечание: Поскольку это руководство касается поврежденного экрана, возможно, что стекло будет выступать или отваливаться от экрана в зависимости от степени повреждения.
Шаг 1

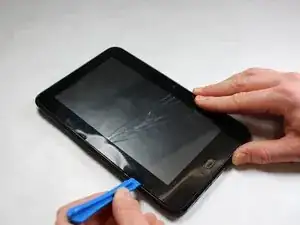

Снимите защитную пленку и экран планшета, используя лопатку между защитной пленкой и экраном.
Используя рычаг, перемещайте инструмент по всей передней панели планшета, чтобы разрушить адгезию, и продолжайте, пока верхняя защитная пленка не отскочит.
Шаг 2
Экран подключен к шлейфу в нижнем левом углу, отмеченном на изображении (см. выделенную область на картинке).
Задняя крышка устройства должна быть снята перед продолжением.
Шаг 3
Снимите заднюю крышку, чтобы получить доступ к материнской плате.

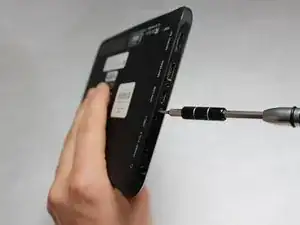

Открутите винт длиной 3,547 мм с помощью отвертки Philips #000, расположенный в нижней части планшета.
Шаг 4

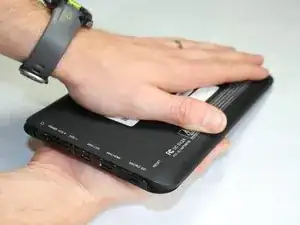

Убедительно сдвиньте крышку от портов рукой, чтобы снять заднюю крышку.
Шаг 5
Удалите ленту, закрывающую точку подключения шлейфа (который подключается к передней части экрана) на задней стороне устройства.
Это позволит вам получить доступ для снятия шлейфов, которые мешают вам снять экран.
Шаг 6
Удалите шлейф, положив пальцы на наружную сторону шлейфа, ближе к порту, в который он вставляется.
Поднимите черный переключатель, чтобы шлейф мог выйти.
Осторожно вытяните шлейф из порта.
Заключение
Чтобы собрать устройство обратно, следуйте этим инструкциям в обратном порядке.
Перевод руководства с ifixit.com
