Замена материнской платы Digital2 Platinum Pad 9

Возьмите пластиковый инструмент для вскрытия и вставьте его в щель между экраном и пластиковой крышкой, затем надавите вниз.

После вставки пластикового инструмента проведите им вокруг корпуса несколько раз, чтобы ослабить внешнюю крышку.

После нескольких проходов угол крышки приподнимется, вставьте там инструмент для вскрытия и повторите шаг 2 с небольшим дополнительным усилием. Повторяйте, пока все секции задней панели не отскочат.

Затем снимите заднюю крышку.

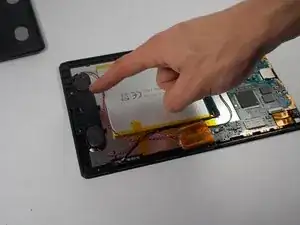

Внешние динамики расположены в чёрном пластиковом креплении рядом с аккумулятором, как показано на изображении.

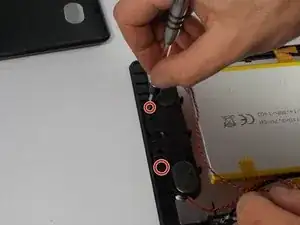

Используйте отвертку Phillips размера J0, чтобы выкрутить два винта Phillips длиной 3,175 мм из крепления динамика.

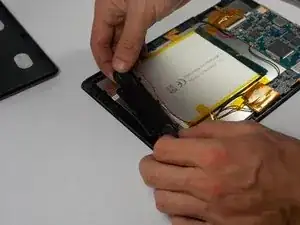

Затем поднимите крышку, удерживающую динамики.

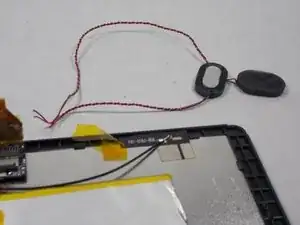

Снимите сами динамики вместе с крышкой.

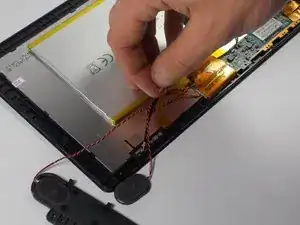

Удалите ленту, удерживающую провода.

Далее необходимо отсоединить два провода, соединяющие динамики с материнской платой. Для установки новых динамиков их потребуется припаять обратно.

Выключите провода припоем. Для помощи по пайке ознакомьтесь с руководством iFixit Как паять и распаивать соединения.

Затем просто снимите их с планшета.

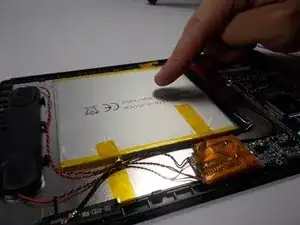

Аккумулятор — это больший квадратный объект в центре устройства, закреплённый тремя кусками жёлтой ленты.

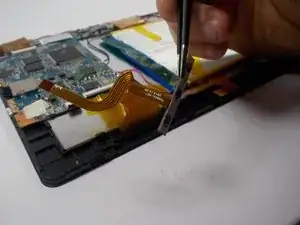

Аккуратно удалите ленту, удерживающую аккумулятор.

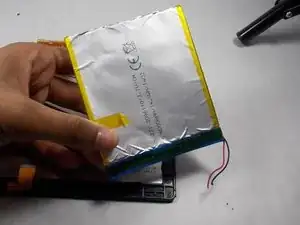

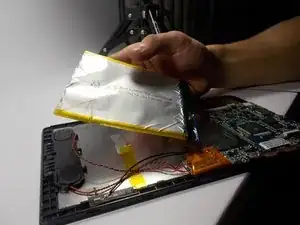

Поднимите аккумулятор — он приклеен к корпусу.

Работайте осторожно, чтобы аккуратно ослабить и снять его, чтобы не повредить устройство.

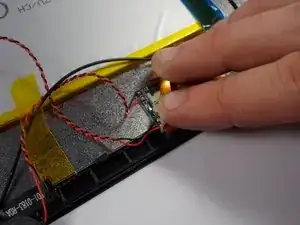

Распаяйте провода, соединяющие аккумулятор с материнской платой. Для помощи по пайке ознакомьтесь с руководством iFixit Как паять и распаивать соединения.

Затем отведите аккумулятор в сторону.

Кнопки регулировки громкости находятся на одной из длинных сторон планшета.

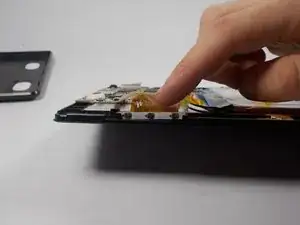

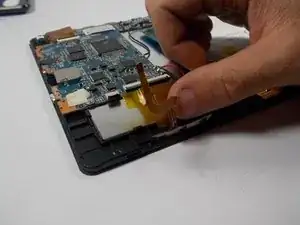

Поднимите ZIF-разъём, к которому подключён ленточный кабель кнопок громкости.

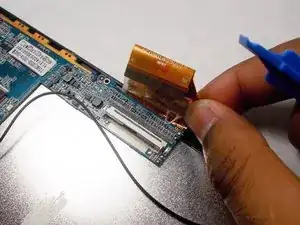

Затем извлеките ленточный кабель из ZIF-разъёма.

Убедитесь, что отделили кабель кнопок громкости от кабеля, соединяющего материнскую плату с экраном.

Затем используйте пинцет с тонкими наконечниками, чтобы схватить модуль кнопок громкости.

Потяните, пока кнопки не выйдут.

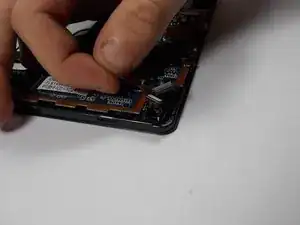

Фронтальная и тыльная камеры расположены в углу устройства: одна направлена на вас и чёрная, другая направлена в противоположную сторону и имеет белую подложку.

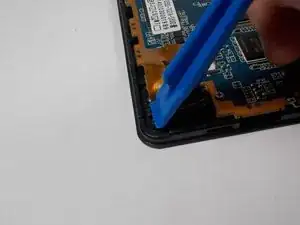

Используйте пластиковый инструмент для вскрытия, чтобы вывести камеры из их слота в планшете.

Затем поднимите камеры руками.

Следите, чтобы не порвать ленточные кабели.

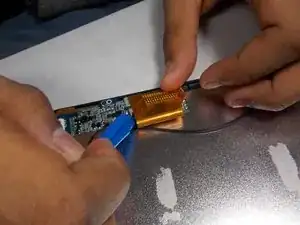

Используйте меньший пластиковый инструмент для вскрытия, чтобы поднять ZIF-разъём, в который подключены камеры.

Наконец извлеките камеры.

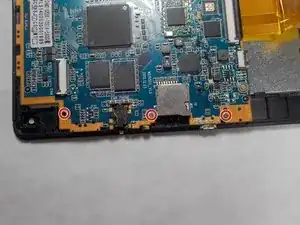

Используйте отвертку Phillips размера J0, чтобы выкрутить три винта Phillips длиной 3,175 мм из материнской платы.

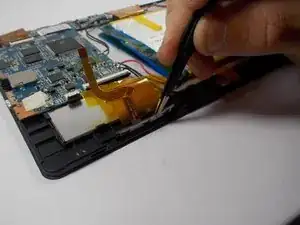

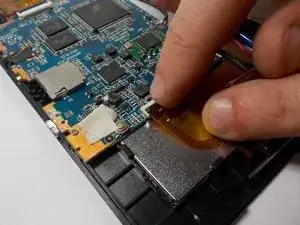

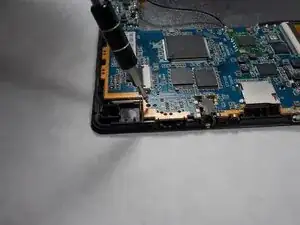

Вставьте пластиковый инструмент для вскрытия, чтобы поднять ZIF-разъём, удерживающий ленточный кабель.

Снимите ленточный кабель.

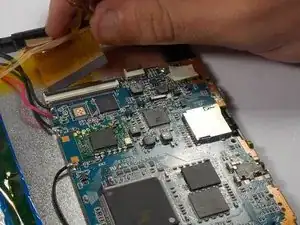

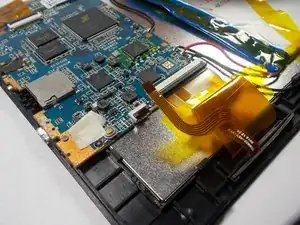

Отсоедините ленточный кабель от ZIF-разъёма, он расположен рядом с кнопками регулировки громкости.

Отпаяйте соединения, припаянные к материнской плате. Для помощи по пайке ознакомьтесь с руководством iFixit «Как паять и выпаивать».

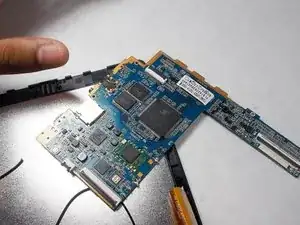

Затем извлеките материнскую плату, подняв её вверх.
