Замена проводника источника питания внешнего аккумулятора BlackBerry R900M
Инструкции по снятию внутренней подкладки вокруг логической платы, обеспечивающей соединение с внешним аккумулятором.
Шаг 1
Используйте отвертку T9, чтобы открутить два винта на задней стороне BlackBerry: один в нижнем левом углу и один в верхнем правом.
Шаг 2
Снимите заднюю часть устройства и отложите в сторону для последующего использования.
Шаг 3

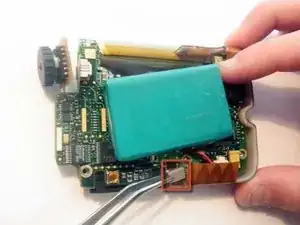

Удалите резиновую подкладку, которая находится под аккумулятором, и отложите в сторону для последующего использования. Аккуратно отогните аккумулятор, убедившись, что маленький разъем, соединяющий аккумулятор с логической платой, остается неповрежденным. Будьте особенно осторожны, так как эта часть очень деликатная и легко повреждается.
Шаг 4
Используйте отвертку T9, чтобы открутить пять видимых винтов: верхний правый, нижний правый, центральный, нижний центральный, нижний левый.
Шаг 5
Аккуратно извлеките плату из устройства, мягко нажимая на экран с передней стороны. Аккумулятор, экран и колесо прокрутки соединены с логической платой. Убедитесь, что вы поддерживаете эти компоненты, чтобы они не сломались.
Обратите внимание на расположение двух дополнительных резинок, которые свободно прикреплены к логической плате. Эти элементы могут выпасть.
Одна находится под колесом прокрутки.
Другая находится за экраном.
Шаг 6
Отключите проводник источника питания, осторожно отогнув серую часть (которая соединена с логической платой) вверх.
Шаг 7
Теперь проводник можно легко удалить, потянув его от логической платы.
Заключение
Чтобы собрать ваше устройство, выполните эти инструкции в обратном порядке.
Перевод руководства с ifixit.com
