Замена материнской платы BlackBerry R900M

Используйте отвертку T9, чтобы выкрутить два винта на задней стороне BlackBerry: один внизу слева и один вверху справа.

Снимите заднюю крышку устройства и отложите её для дальнейшего использования.

Снимите резиновую прокладку, расположенную под аккумулятором, и отложите её для дальнейшего использования. Аккуратно отогните аккумулятор, убедившись, что маленькая колодка, соединяющая аккумулятор с материнской платой, остаётся неповреждённой. Проявляйте особую осторожность — эта деталь довольно хрупкая и легко повреждается.

Используйте отвертку T9, чтобы выкрутить пять видимых винтов: верхний правый, нижний правый, центральный средний, нижний средний, нижний левый.

Аккуратно извлеките плату из устройства, слегка надавив на экран с передней стороны. Аккумулятор, экран и колесико прокрутки все подключены к материнской плате. Поддерживайте эти компоненты, чтобы они не сломались.

Обратите внимание на два дополнительных резиновых элемента, которые слабо прилегают к материнской плате. Можно допустить, чтобы эти элементы отстали.

Один находится под колесиком прокрутки.

Другой расположен за экраном.

Сожмите белую пластиковую защёлку, которая соединяет шлейф колесика прокрутки с материнской платой.

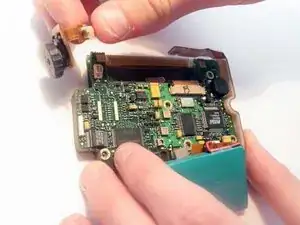

Осторожно покачивайте и тяните вверх, чтобы снять колесико прокрутки.

Выньте две черные защёлки, фиксирующие шлейф экрана, так чтобы они вышли максимально наружу.

Осторожно извлеките шлейф экрана из разъёма. Поддерживайте экран и все подключённые части.

Отключите силовой проводник, аккуратно приподняв серую часть (которая соединена с материнской платой) вверх.

Теперь проводник можно легко снять, оттянув его с материнской платы.

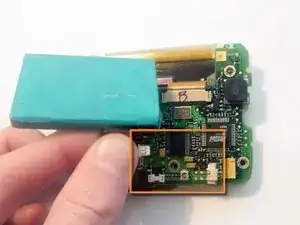

Аккуратно потяните за провода, соединяющие аккумулятор с устройством, пока аккумулятор не отключится.
