Замена экрана LCD HKC P774A
Экран LCD отображает информацию с планшета. Его не следует путать с дигитайзером (см. руководство по замене дигитайзера). В этом планшете экран LCD находится внутри устройства.
Шаг 1

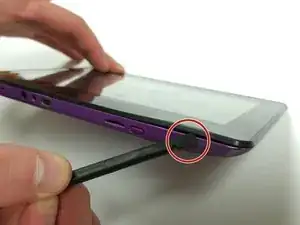

Вставьте плоский конец лопатки в боковую сторону устройства
Это создаст зазор между устройством и корпусом экрана.

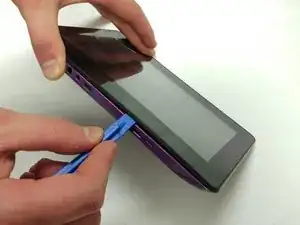

Вставьте пластиковый инструмент для открытия в этот зазор и перемещайте его вдоль зазора.
Убедитесь, что вы не сгибаете дигитайзер на этом этапе.

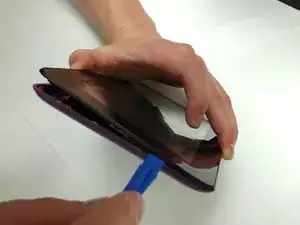

Корпус экрана и устройство теперь будут разделены.
Шаг 2

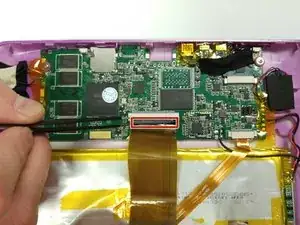

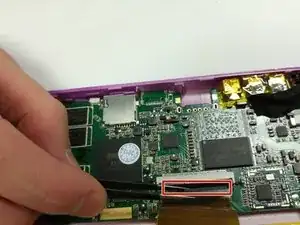

После того как дигитайзер будет удален из корпуса, отключите ленту дигитайзера от материнской платы.
Необходимо разблокировать два маленьких черных штифта (обведены красным).
Разблокируйте штифты, потянув их наружу с помощью пинцета.
Убедитесь, что штифты полностью освобождены перед тем, как пытаться снять ленту.

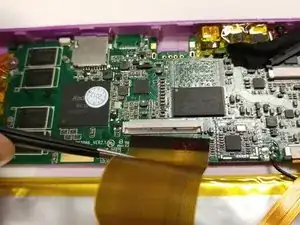

Удалите ленту с помощью пинцета.
Шаг 3

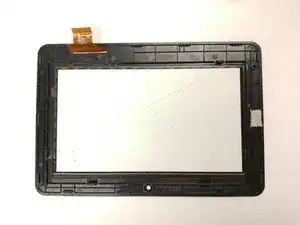

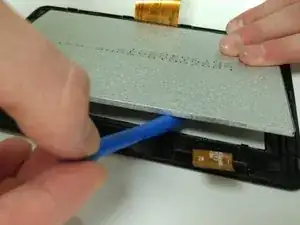

После того как дигитайзер будет отключен от материнской платы, экран LCD необходимо удалить из дигитайзера.

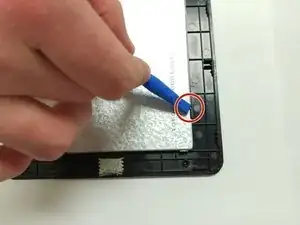

Откройте защелки (обведены красным) с помощью плоского конца пластикового инструмента.
Убедитесь, что вы не сгибаете дигитайзер во время поддевания.
Продолжайте освобождать все защелки, продолжая поддевать экран LCD от дигитайзера.
Шаг 4
После того как дигитайзер будет удален, экран LCD можно отключить от материнской платы.

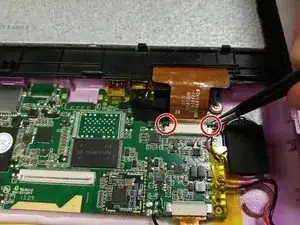

Используйте пинцет, чтобы разблокировать черные штифты (обведены красным), которые соединяют ленту экрана LCD с материнской платой.
После удаления штифтов, вытащите ленту с помощью пинцета.
Убедитесь, что вы не повредили ленту при удалении штифтов.
Заключение
Чтобы собрать устройство, выполните эти инструкции в обратном порядке.
