Замена дигитайзера HKC P886A
Если сенсорный экран вашего планшета HKC P886A треснул или не реагирует, повреждён может быть дигитайзер — слой, который обнаруживает касания.
Это руководство проведёт вас через безопасную замену дигитайзера для восстановления полной работы сенсора. Перед началом выключите планшет и работайте медленно, чтобы не повредить хрупкие внутренние кабели дисплея.
Шаг 1
Вставьте плоский наконечник металлической лопатки в зазор между задней панелью и экраном.
Самая удобная точка для вставки металлической лопатки — в углах устройства.
Сдвигайте лопатку по периметру устройства и аккуратно подденьте в каждом углу.
Когда экран будет отделён от задней панели, между двумя частями устройства останется два соединённых ленточных кабеля. Эти кабели необходимо отключить перед дальнейшей разборкой.
После освобождения зажимов расположите устройство так, чтобы динамик был справа, а экран был наклонён от вас.
Шаг 2
Устройство ориентировано так, что камера находится справа, а внешняя кнопка — в верхней части изображения.
Найдите более короткий ленточный кабель и чёрные прижимные защёлки, фиксирующие кабель на месте.
Защёлки, удерживающие ленточные кабели, хрупкие и легко повреждаются.
Используйте пластиковую лопатку, чтобы осторожно сдвинуть защёлки примерно на 2 мм от разъёма.
После успешного отвода защёлок ленточный кабель должен выйти из гнезда без сопротивления.
Шаг 3
Найдите более длинный ленточный кабель и прижимную защёлку, удерживающую кабель в разъёме.
С помощью пластиковой лопатки поднимите чёрный фиксатор вверх.
Защёлка издаст щелчок, когда будет освобождена.
После разблокировки защёлки кабель должен сойти без сопротивления.

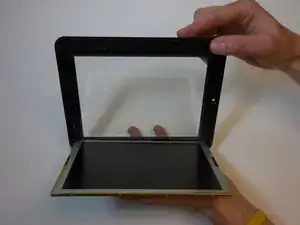

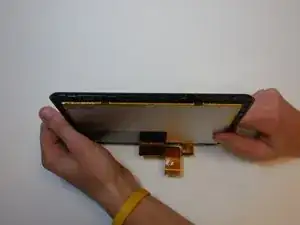

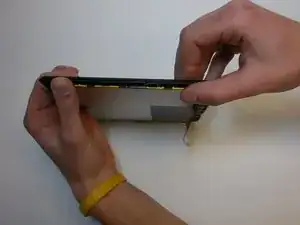

На фото 1 устройство ориентировано так, что камера слева, а внешние кнопки внизу. На фото 2 камера направлена к пользователю. На фото 3 камера слева.
Шаг 4
Вставьте плоский наконечник металлической лопатки в зазор между задней панелью и экраном.
Самое простое место для начала — один из углов.
Осторожно проведите лопаткой вдоль края, чтобы освободить прижимные защёлки. Внимание: при отделении экрана от задней панели передняя и задняя части устройства соединены двумя ленточными кабелями. Не разъединяйте части, пока кабели не будут безопасно отключены.
После освобождения защёлок расположите устройство так, чтобы динамик был справа, а экран был наклонён от вас.
Шаг 5
Разместите планшет так, чтобы камера была справа, а внешние кнопки — вверху.
Найдите короткий ленточный кабель и чёрные фиксирующие защёлки, которые его удерживают.
Внимание: эти защёлки и кабели очень хрупкие. Используйте лёгкое давление, чтобы не порвать разъёмы.
С помощью пластиковой лопатки аккуратно сдвиньте каждую чёрную защёлку примерно на 2 мм от её разъёма, чтобы разблокировать её.
Когда защёлки будут освобождены, ленточный кабель должен подняться из разъёма без сопротивления.
Заключение
Для сборки устройства выполните эти шаги в обратном порядке. Убедитесь, что все ленточные кабели надёжно подключены перед закрытием задней панели.
Перевод руководства с ifixit.com
