Замена ЖК-дисплея HKC P886A

Вставьте плоский наконечник металлической лопатки в шов между задней панелью и экраном.

Проще всего вставлять металлическую лопатку в углах устройства.

Проведите лопаткой по периметру устройства и аккуратно подденьте в каждом углу.

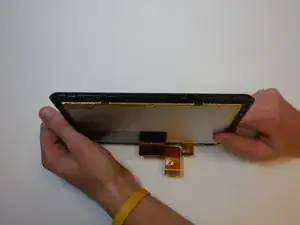

Когда экран отделится от задней панели, между двумя половинками устройства будет два соединённых шлейфа. Эти шлейфы необходимо отключить перед дальнейшей разборкой.

После освобождения прижимных защёлок расположите устройство так, чтобы динамик был справа, а экран был наклонён от вас.

Устройство ориентировано так, что камера справа, а внешняя кнопка — вверху изображения.

Найдите более короткий шлейф и чёрные прижимные язычки, удерживающие шлейф на месте.

Язычки, используемые для подключения шлейфов, хрупкие и легко повреждаются.

Используйте пластиковую лопатку, чтобы аккуратно сдвинуть язычки примерно на 2 мм от разъёма.

Когда язычки успешно отсоединены, шлейф должен выйти из гнезда без сопротивления.

Найдите более длинный шлейф и прижимную защёлку, удерживающую шлейф в разъёме.

С помощью пластиковой лопатки отожмите чёрный фиксирующий зажим вверх.

Прижимной зажим щёлкнет, когда будет освобождён.

После разблокировки зажима шлейф должен выскользнуть без сопротивления

На фото 1 устройство ориентировано так: камера слева, внешние кнопки — внизу. На фото 2 камера обращена к пользователю. На фото 3 камера слева.

Сборка экрана — деликатный компонент и требуется некоторое поддевание. Избегайте деформации экрана, чтобы не повредить его дополнительно.

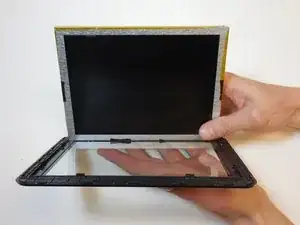

Аккуратно отогните матрицу от экрана, чтобы освободить прижимные защёлки.

Отгибайте по одной стороне за раз, прикладывая равномерную силу, чтобы снизить напряжение на матрицу от изгиба.

После того как все прижимные защёлки будут освобождены, разъедините экран и матрицу, не прикасаясь к передней части ни одного из компонентов.

Запасные матрицы можно найти по этой ссылке: screensurgeons.com

Для сборки дисплея установите ЖК-экран в прижимные защёлки и аккуратно соедините компоненты.

Не прикасайтесь к передней части матрицы или экрана, чтобы избежать отпечатков пальцев и пятен на устройстве.
