Замена аккумулятора HKC P774A

Вставьте плоский конец лопатки в боковую часть устройства.

Это создаст зазор между корпусом и экранной рамкой.

Вставьте пластиковое вскрывающее приспособление в этот зазор и передвигайте его вдоль зазора.

Убедитесь, что в этом шаге вы не погнете дигитайзер.

Теперь экранная рамка и корпус отделены друг от друга.

После того как дигитайзер отсоединен от корпуса, отключите шлейф дигитайзера от материнской платы.

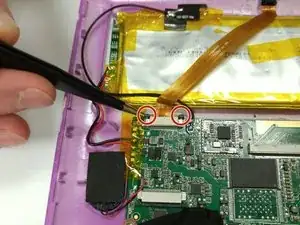

Необходимо разблокировать две маленькие черные защелки (обведены красным).

Разблокируйте защелки, потянув их наружу пинцетом.

Перед тем как отсоединять шлейф, убедитесь, что защелки полностью освобождены.

Удалите шлейф с помощью пинцета.

После отключения дигитайзера от материнской платы необходимо снять экран ЖК с дигитайзера.

Откройте фиксаторы (обведены красным) при помощи плоского конца пластиковой лопатки.

Убедитесь, что не гнетете дигитайзер при поддевании.

Продолжайте освобождать все фиксаторы, одновременно отсоединяя ЖК-экран от дигитайзера.

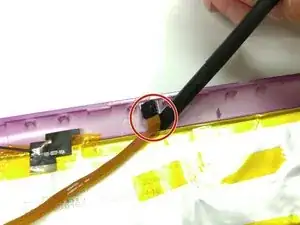

Используйте пинцет, чтобы вытащить черные защелки (обведены красным).

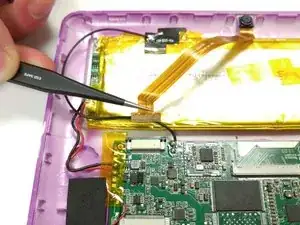

Используйте пинцет, чтобы отсоединить шлейф камеры от материнской платы.

Будьте осторожны при обращении со шлейфом.

Используйте плоский конец пластиковой лопатки, чтобы поддеть объектив камеры из корпуса.

Используйте пинцет, чтобы извлечь камеру и шлейф.

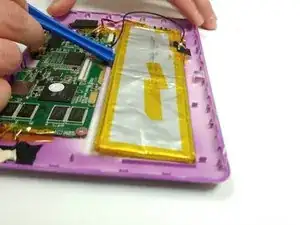

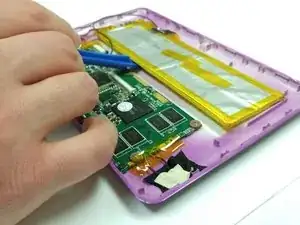

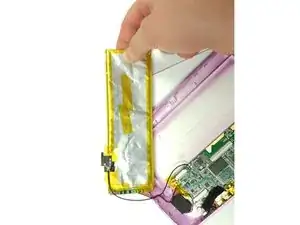

Используйте пластиковое вскрывающее приспособление, чтобы начать отсоединение аккумулятора от корпуса.

Действуйте аккуратно, так как аккумулятор хрупкий.

Не сгибайте аккумулятор. Работайте медленно.

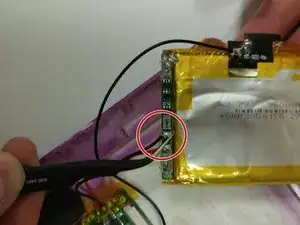

Используйте пинцет, чтобы извлечь печатную плату с боковой стороны аккумулятора.

Будьте предельно осторожны при удалении платы с аккумулятора.

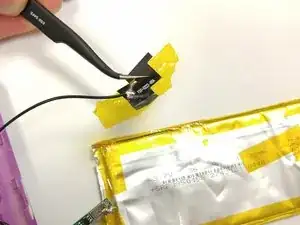

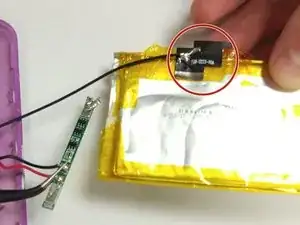

Отсоедините провод, сняв изоленту.
