Замена материнской платы Hisense Sero 8

Материнская плата является основным электрическим узлом, соединяющим различные аппаратные компоненты, и представляет собой наиболее важную часть любого электронного устройства. Неисправная материнская плата в планшете Hisense Sero 8 может привести к серьёзным проблемам, таким как зависания системы, отказ загрузки или полная неработоспособность устройства. По сравнению с покупкой нового планшета замена материнской платы может продлить срок службы устройства и восстановить его работоспособность.

Материнскую плату планшета Hisense Sero 8 можно заменить пошагово с помощью этого руководства. Данное руководство поможет обеспечить успешную замену, независимо от того, сталкиваетесь ли Вы с аппаратными неисправностями или необходимо выполнить обновление. Даже для людей с небольшим техническим опытом процесс становится выполнимым благодаря подробным инструкциям, списку необходимого оборудования и рекомендациям по безопасности.

Чтобы не повредить хрупкие компоненты, убедитесь, что у Вас есть необходимое оборудование перед началом работы, и работайте в защищённой от статического электричества среде. Для дополнительных инструкций по диагностике посетите страницу по устранению неполадок. Приступим к безопасной и эффективной разборке планшета и замене материнской платы.

Шаг 1

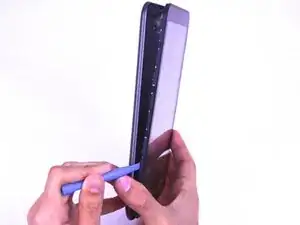

Снимите заднюю крышку устройства с помощью пластиковой лопатки для вскрытия корпуса.

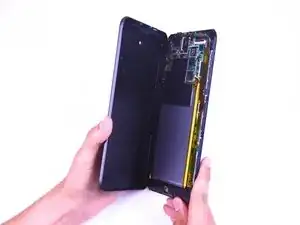

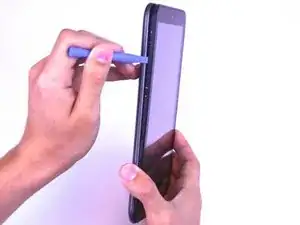

Подденьте угол устройства, затем продолжайте по боковой стороне инструментом, чтобы открыть корпус.

Шаг 2

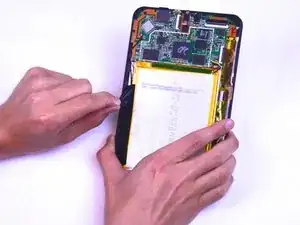

Снимите чёрную ленту, расположенную слева от устройства.

Снимите прозрачную ленту прямо под камерой.

Шаг 3

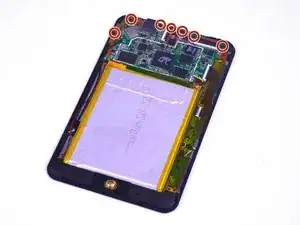

Отверткой Phillips #00 выкрутите семь винтов длиной 4,43 мм, расположенных в верхней части устройства.

Нет необходимости снимать два нижних винта, удерживающих динамики.

Шаг 4

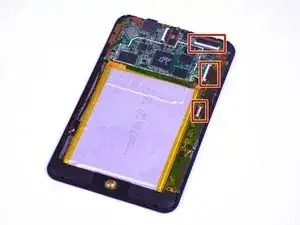

Разблокируйте три защёлки разъёмов ленточных кабелей, чтобы отсоединить кабели.

Шаг 5

Осторожно: наконечник паяльника чрезвычайно горячий.

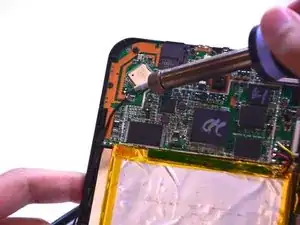

Отпаять красный, чёрный и жёлтый провода, чтобы извлечь материнскую плату. Посмотрите это руководство, чтобы узнать, как паять и отпаивать соединения.

Отпаять чёрный провод, расположенный в верхнем левом углу устройства.

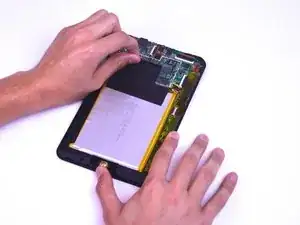

После припайки аккуратно поднимите материнскую плату и извлеките её из устройства.

Заключение

Для сборки устройства выполните перечисленные действия в обратном порядке.
