Замена светодиода индикатора состояния HKC P886A
В ходе выполнения данного руководства Вам потребуется демонтировать светодиод с печатной платы методом выпаивания, а затем припаять новый светодиод на те же контактные площадки.
Шаг 1

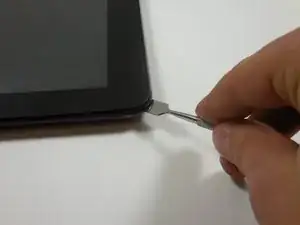

Вставьте плоский конец металлической лопатки в зазор между задней панелью и экраном.
Наиболее удобная точка вставки металлической лопатки — углы устройства.
Перемещайте лопатку по периметру устройства, слегка раздвигая панели в каждом углу.

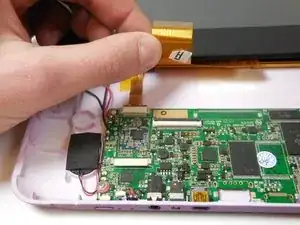

После отделения экрана от задней панели между двумя половинками устройства останутся соединёнными два гибких кабеля. Перед дальнейшей разборкой необходимо отключить их.
После отсоединения прижимных зажимов расположите устройство так, чтобы динамик находился справа, а экран был отклонён от вас.
Шаг 2

Устройство ориентировано камерой вправо, внешняя кнопка — в верхней части изображения.

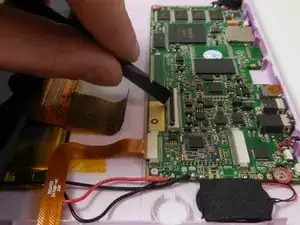

Найдите более короткий гибкий кабель и чёрные фиксаторы, которые удерживают его на месте.
Зажимы, используемые для подключения гибких кабелей, хрупкие и могут быть легко повреждены.
Аккуратно сдвиньте фиксаторы на 2 мм от разъёма с помощью пластиковой лопатки.
После успешного отсоединения фиксаторов кабель должен легко выходить из разъёма без сопротивления.
Шаг 3

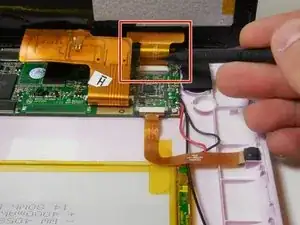

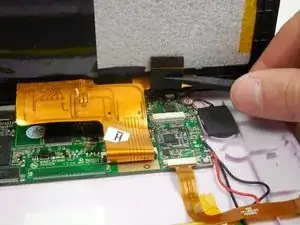

Найдите более длинный гибкий кабель и прижимной зажим, удерживающий его в разъёме.
С помощью пластиковой лопатки поднимите чёрный фиксирующий рычаг вверх.
При отключении зажим издаст щелчок.
После открытия зажима кабель должен легко выдвигаться без усилий.
На первом изображении устройство ориентировано камерой влево, внешние кнопки — внизу. На втором изображении камера направлена на пользователя. На третьем изображении камера находится слева.
Шаг 4

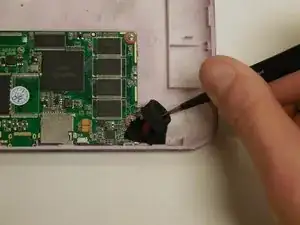

Аккуратно захватите кольцо из пены пинцетом и потяните вверх, чтобы ослабить клей на нижней стороне кольца.
Кольцо из пены хрупкое и может порваться при чрезмерном усилии или неправильном обращении.
Шаг 5

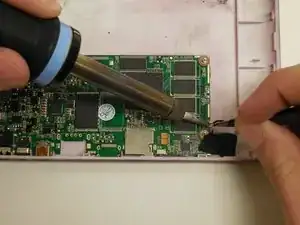

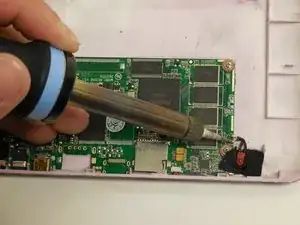

С помощью паяльника подайте тепло на место соединения светодиода с печатной платой.
Припой может быть очень горячим и выделять токсичные пары. Перед выполнением данного шага убедитесь, что знакомы с правилами безопасности при пайке.

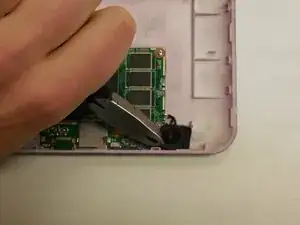

Когда припой достаточно прогреется (станет жидким и блестящим), с помощью пинцета извлеките вывод светодиода.
Повторите для второго контактного соединения.
Шаг 6

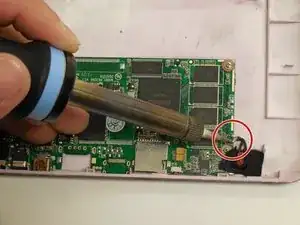

С помощью паяльника подайте тепло на контактное соединение, к которому подключается светодиод.
Когда припой достаточно нагреется (станет жидким и блестящим), вставьте вывод светодиода с помощью пинцета. При необходимости добавьте немного припоя для надёжного электрического соединения.
При подключении нового светодиода подключите более длинный вывод к положительному контакту (обозначен на плате символом «+»), а более короткий — к отрицательному (обозначен символом «–»).
Повторите для второго контактного соединения.
Если светодиод подключён в обратную сторону, он не будет работать.
Шаг 7

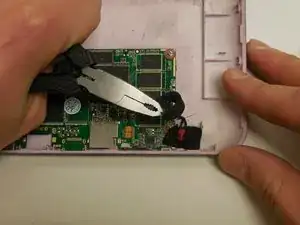

Установите новый светодиод в то же положение, где находился старый.
Если выводы светодиода не изолированы, убедитесь, что они не касаются друг друга. Это вызовет короткое замыкание.
Шаг 8

С помощью пинцета или пальцев установите кольцо из пены вокруг нового светодиода.
Если кольцо из пены не прикрепляется к устройству, нанесите небольшое количество клея и повторите попытку.
Завершение
Чтобы собрать устройство, выполните указанные действия в обратном порядке.
Перевод руководства с ifixit.com
