Замена экрана Barnes And Noble Nook Glowlight 3

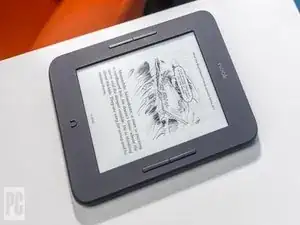

Перед вами Nook Glowlight 3. Устройство оснащено дисплеем eink с разрешением 300 точек на дюйм. Дисплей также поддерживает сенсорное управление. Объём памяти устройства составляет 8 ГБ, доступно пользователю 6,5 ГБ. Устройство поддерживает Wi-Fi

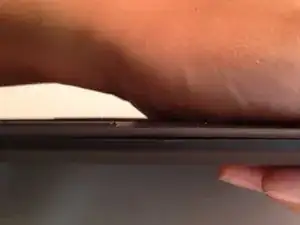

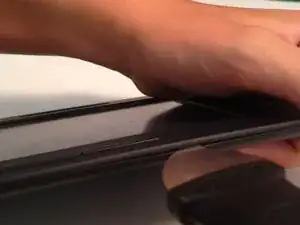

Возьмите лопатку или любой другой тонкий клиновидный инструмент и введите его в место соединения двух половин корпуса.

Надавите, пока лопатка не войдёт в щель. Затем поворачивайте лопатку и двигайте её вдоль шва, чтобы разъединить защёлки.

Проделайте это по всему периметру устройства, пока корпус не распадётся на две половины.

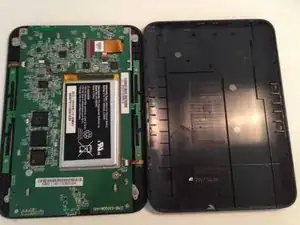

Когда обе половины разъединятся, сдвиньте заднюю крышку в сторону.

(Для сборки надавите на заднюю крышку)

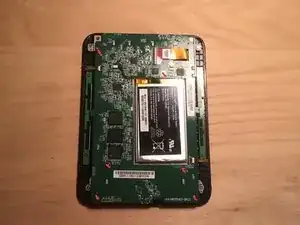

Выкрутите винты, отмеченные красным цветом

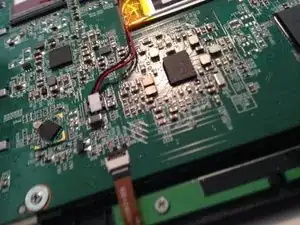

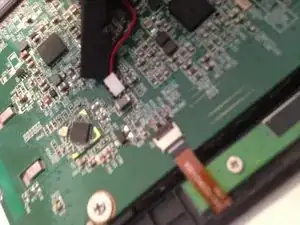

Отключите шлейф батареи, аккуратно поддев его лопаткой.

Совет: перед тем как выкручивать винты, обозначьте контур устройства и разложите винты в соответствии с их расположением на корпусе.

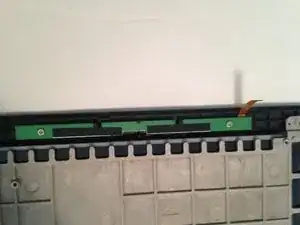

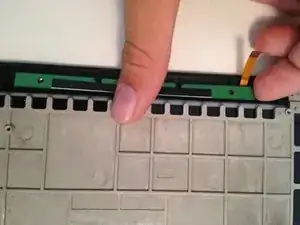

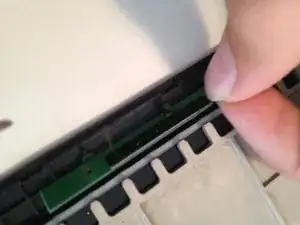

С обеих сторон установлены по две узкие прямые панели с кнопками. Кнопки управляют повышением и понижением громкости. Отключите оба шлейфа кнопочных панелей.

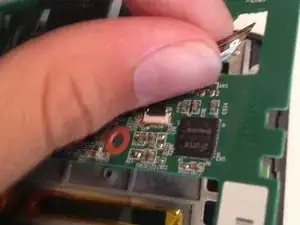

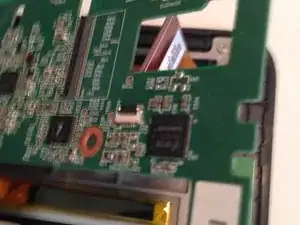

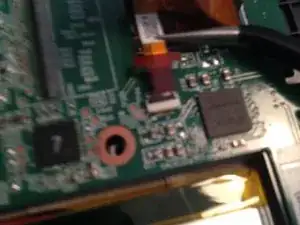

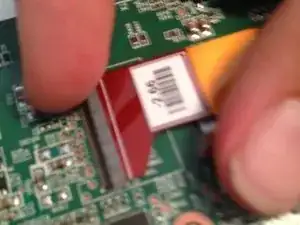

Теперь отключите шлейфы дисплея. (один из них скрыт)

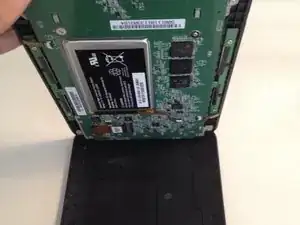

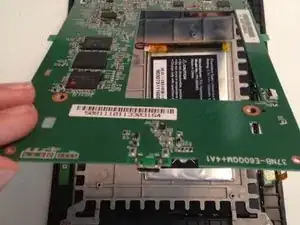

Теперь приподнимите плату логики

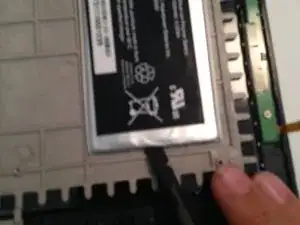

Теперь удалите батарею, поддев её лопаткой снизу и разрушив клейкое соединение.
