Замена блока динамика Nook Tablet

Переверните Nook.

Поднимите клапан с надписью «Nook», чтобы открыть находящуюся под ним ленту. Извлеките карту памяти, если она установлена.

Снимите ленту, закрывающую круглые отверстия, чтобы получить доступ к двум винтам T5 Torx.

Выверните два винта T5 Torx, крепящие заднюю крышку.

Вставьте плоский конец лопатки между передней панелью и задней частью корпуса.

Хотя на фотографиях показана отвёртка, используйте лопатку или пластиковый инструмент для вскрытия, чтобы не повредить устройство.

С помощью лопатки приподнимите заднюю панель от остальной части Nook.

Проведите лопаткой по краям Nook, чтобы ослабить заднюю панель.

Снимите заднюю панель с Nook.

Используя отвёртку T5 Torx, выкрутите десять винтов T5, расположенных по краям серебристой средней рамы.

С помощью лопатки или пластикового инструмента аккуратно отожмите рамку экрана от серебристой средней рамы.

Поднимите поролоновую прокладку в углу батареи, чтобы открыть разъём батареи.

Используйте лопатку или пластиковый инструмент для отсоединения кабеля батареи от материнской платы.

На фотографиях показана отвёртка, но мы рекомендуем использовать непроводящий инструмент, например лопатку, чтобы избежать возможного короткого замыкания.

Поднимите поролон, закрывающий разъёмы питания и регулятора громкости.

Отключите кабели питания и регулятора громкости от соответствующих гнёзд на материнской плате.

Аккуратно приподнимите серебристую среднюю раму от материнской платы и сборки дисплея.

Будьте осторожны при обращении с материнской платой, чтобы не сместить и не потерять её основные компоненты.

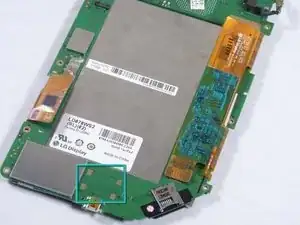

Снимите модуль квадратного динамика с материнской платы руками.

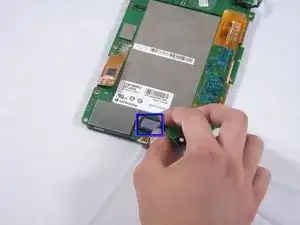

Установите новый модуль динамика на то же квадратное место.

Как указано в Шаге 12, убедитесь, что модуль динамика правильно выровнен в квадрате.
