Замена материнской платы Nook HD+

Планшеты

Этот гид показывает, как заменить материнскую плату Nook HD+ за 7 простых шагов. Для замены этой детали Nook HD+ потребуются пластиковый инструмент для открытия, отвертка T5 и пинцет.

В этом руководстве отсутствуют опасности, но будьте внимательны к тому, как обращаться с материнской платой и шлейфами.

Шаг 1

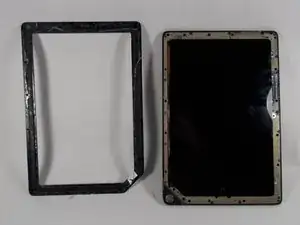

Откройте пластиковую раму, вставив пластиковый инструмент iFixit под пластиковую раму, чтобы удалить клей.

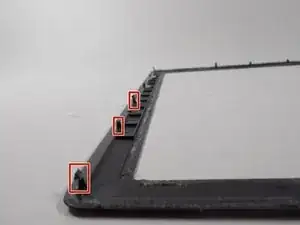

Отломите все пластиковые защёлки, удерживающие раму на шасси.

Шаг 2

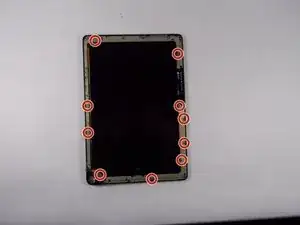

Удалите двадцать винтов Torx T5 длиной 5,0 мм, удерживающих шасси на задней крышке, с помощью отвертки.

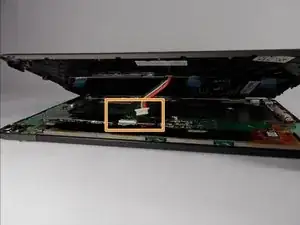

Отключите аккумулятор от материнской платы.

Снимите заднюю крышку.

Шаг 3

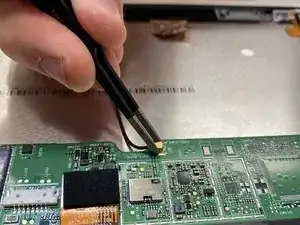

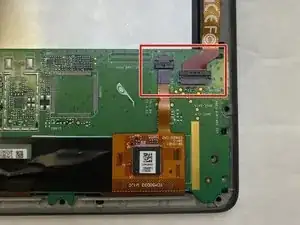

Отключите оба шлейфа от материнской платы, потянув вверх за тёмно-серые защёлки и вытащив шлейфы.

Используйте пинцет, чтобы поднять защёлки.

Шаг 4

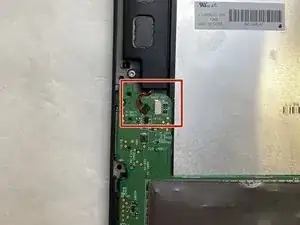

Отключите маленький красно-чёрный шлейф, соединённый с динамиком, от белого зажима на материнской плате.

Инструмент не нужен. Легко потяните за провода, пока деталь не отсоединится.

Шаг 5

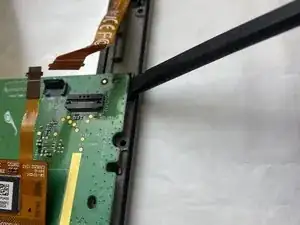

Отключите антенну от материнской платы, потянув вверх с небольшим усилием.

Шаг 6

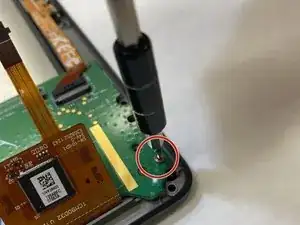

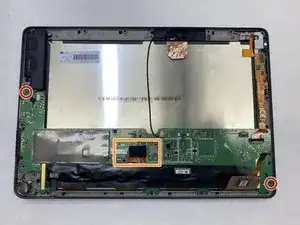

Удалите два винта Torx T5 длиной 5,0 мм, крепящие материнскую плату, с помощью отвертки.

Поднимите маленький кусочек поролона, прикреплённый к чёрной полоске на материнской плате, и аккуратно потяните вверх.

Шаг 7

С

Перевод руководства с ifixit.com
