Замена порта зарядки Nook HD+
В этом руководстве описано, как заменить порт зарядки устройства Nook HD+ в 8 простых шагах. Для замены этого компонента понадобятся пластиковая вскрывающая инструмент, отвёртка T5, пинцет и паяльник. Руководство по пайке и демонтажу соединений поможет выполнить замену порта зарядки.
Во всём процессе обращайтесь с материнской платой аккуратно, чтобы минимизировать повреждения, и следите за тем, куда и с какой силой прикладываете паяльник. Излишнее усилие может повредить материнскую плату настолько, что её придётся полностью заменить.
Шаг 1
Откройте пластиковую рамку, вставив пластиковую инструмент iFixit под рамку, чтобы ослабить клейкое крепление.
Отсоедините все пластиковые защёлки, удерживающие рамку на корпусе.
Шаг 2
Открутите двадцать винтов Torx T5 длиной 5,0 мм, которые крепят шасси к задней панели, с помощью отвёртки.
Отсоедините аккумулятор от материнской платы.
Снимите заднюю панель.
Шаг 3
Отключите обе ленты от материнской платы, подняв тёмно-серые заслонки и вытянув ленты.
Используйте пинцет, чтобы поднять заслонки.
Шаг 4
Отключите маленькую красную и чёрную ленту, подключённую к динамику, от белого разъёма на материнской плате.
Инструмент не требуется. Аккуратно потяните за провода, пока соединение не выйдет.
Шаг 5
Отключите антенну от материнской платы, слегка потянув вверх.
Шаг 6
Открутите два винта Torx T5 длиной 5,0 мм, крепящих материнскую плату, с помощью отвёртки.
Поднимите маленький кусочек поролона, прикреплённый к чёрной полосе на материнской плате, и аккуратно потяните вверх.
Шаг 7
После подъёма чёрной полосы аккуратно выведите материнскую плату из пластиковых фиксаторов.
Извлеките материнскую плату.
Шаг 8

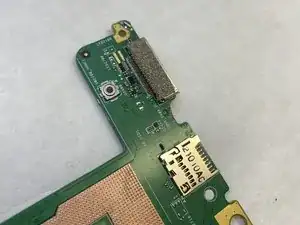

После извлечения материнской платы переверните её и найдите порт зарядки. Используйте паяльник, чтобы отпаять порт зарядки от материнской платы. Если возникнут трудности, воспользуйтесь руководством.
Так как порт зарядки припаян к материнской плате, проще заменить оба компонента.
Паяльник будет очень горячим и может как обжечь руку, так и повредить устройство.
Припаяйте новый порт зарядки к материнской плате.
Заключение
Чтобы собрать устройство, выполните эти инструкции в обратном порядке.
