Замена дисплея Nook Color
Используйте это руководство, чтобы заменить треснувший или неисправный дисплей на планшете Nook Color (модель BNRV200).
Nook Color использует дисплей LG, состоящий из двух стеклянных слоев, разделённых тонким кристаллическим слоем. Дисплей может потребовать замены, если он треснул или сенсорный экран перестал реагировать. Дисплей также может подвергаться «выгоранию» экрана — когда некоторые пиксели, отвечающие за подсветку, выходят из строя, вызывая неравномерную подсветку и искажение цветов.
Прежде чем заменять дисплей, обязательно отключите устройство от источника питания и полностью выключите его.
Шаг 1
Выверните два винта 3,8 мм, расположенные в правом заднем углу устройства, используя отвертку Torx T5.
Шаг 2
Снимите заднюю крышку пластиковым инструментом для вскрытия. Обойдите устройство по периметру инструментом, чтобы обеспечить полное отщёлкивание.
Шаг 3
Выверните десять винтов 4,0 мм по периметру устройства, используя отвертку Torx T5.
Шаг 4
Снимите переднюю панель с помощью пластикового инструмента для вскрытия.
Шаг 5
Поднимите защёлки коннекторов, чтобы отключить их, используя пластиковый инструмент для вскрытия.
Шаг 6

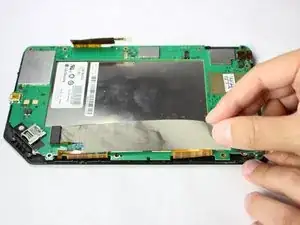

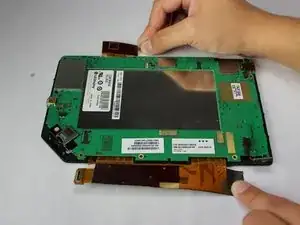

Аккуратно отогните и отсоедините оранжевые и серые ленточные кабели, чтобы отключить экран от материнской платы.
Шаг 7

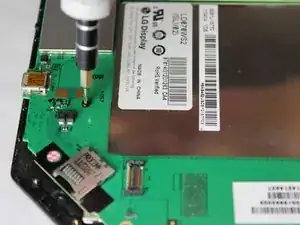

Удалите легко пропускаемый винт Torx T5 3,8 мм, расположенный в углу с держателем.
Шаг 8

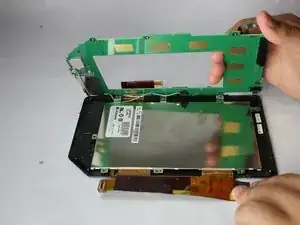

Аккуратно приподнимите материнскую плату со стороны с большим ленточным разъёмом.

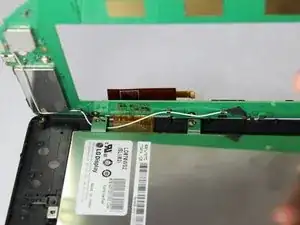

Осторожно сдвиньте белый кабель из-под его держателя, чтобы полностью освободить материнскую плату.
Аккуратно извлеките материнскую плату из устройства.
Шаг 9

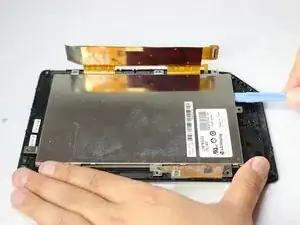

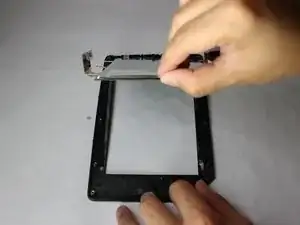

Используйте пластиковый инструмент для вскрытия, чтобы аккуратно поддеть дисплей вверх.

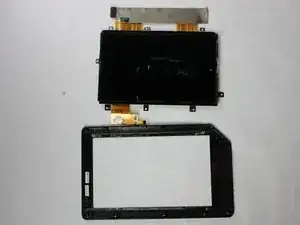

Вырвите дисплей руками до тех пор, пока он полностью не отделится от рамы.
Заключение
Для сборки устройства выполните эти действия в обратном порядке.
Перевод руководства с ifixit.com
