Замена кнопки Nook HD

Убедитесь, что устройство выключено. Очистите устройство, чтобы предотвратить попадание грязи и пыли внутрь.

Используйте пластиковый инструмент для раскрытия, чтобы аккуратно отподнять пластиковую рамку экрана от стекла. Ведите инструмент вдоль внутреннего края экрана, пока рамка полностью не отделится от стекла.

Рамка экрана крепится к Nook с помощью набора защёлок, расположенных по внешнему периметру рамки. Возможно также наличие полосы резинового клея под рамкой экрана. Если у вашего Nook она есть, придётся тщательно поддеть, чтобы отделить рамку от корпуса.

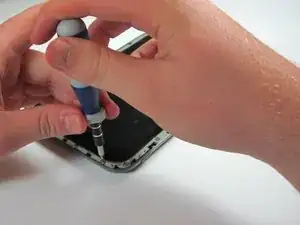

Используйте отвёртку T5, чтобы выкрутить семнадцать винтов длиной 5,0 миллиметра с задней крышки.

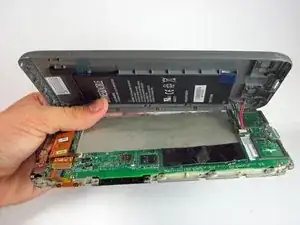

Медленно оттяните заднюю крышку от экрана и материнской платы.

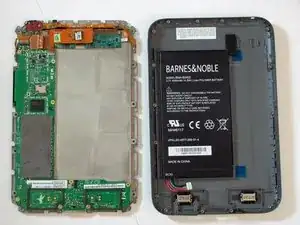

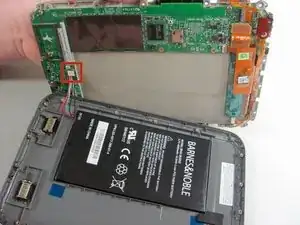

К задней панели прикреплён кабель, соединяющий батарею с материнской платой. Избегайте отсоединения любого конца этого кабеля на этом этапе.

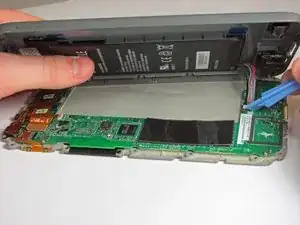

Используйте пластиковый инструмент для раскрытия, чтобы аккуратно отщёлкнуть провод от контактов, подняв белый разъём вверх.

Существует три ленточных кабеля, которые нужно отключить, чтобы снять материнскую плату.

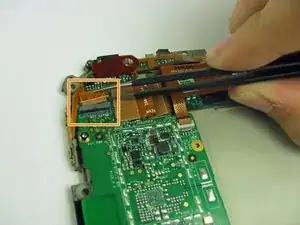

Первое соединение — небольшая пластиковая колодка чёрного и серого цвета.

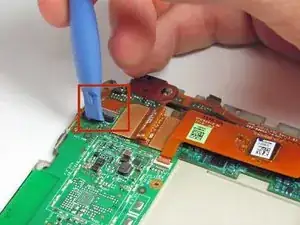

Используйте пластиковый инструмент для раскрытия, чтобы поднять чёрную часть корпуса разъёма и отвести её от платы.

Осторожно вытяните ленточный кабель из пластикового корпуса разъёма.

Второе соединение — небольшая пластиковая колодка белого и бежевого цвета.

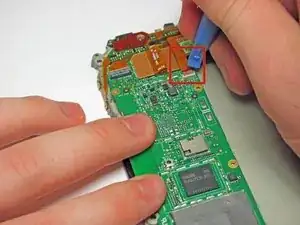

Используйте пластиковый инструмент для раскрытия, чтобы поднять бежевую часть корпуса разъёма и отвести её от платы.

Осторожно вытяните ленточный кабель из пластикового корпуса разъёма.

Последнее соединение — большой оранжевый ленточный кабель, который подключается к отдельной небольшой плате.

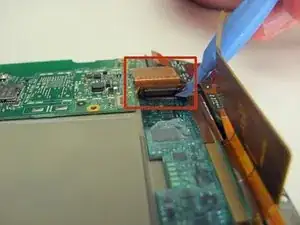

Используйте пластиковый инструмент для раскрытия, чтобы аккуратно поддеть кабель у небольшой платы и отсоединить его от контактов.

Осторожно вытяните ленточный кабель из пластикового корпуса разъёма.

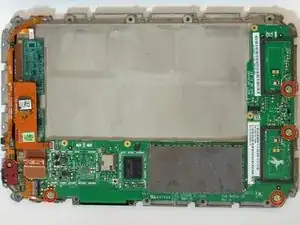

Используйте торцевую отвёртку T5, чтобы выкрутить четыре винта длиной 2,5 миллиметра, которыми материнская плата крепится к задней панели.

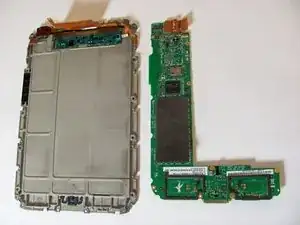

Осторожно снимите материнскую плату, оттянув её прямо от задней панели.

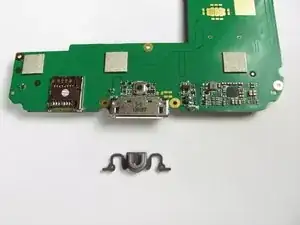

С помощью пластикового инструмента для раскрытия подденьте рычаги кнопки в направлении к центру Nook, чтобы механизм кнопки высвободился.

Проверьте подвижные части на наличие пыли или других препятствий и контакты на предмет изоляторов.
