Coby Kyros MID7024 Замена передней рамки

Начните с того, что убедитесь: устройство выключено.

Чтобы снять заднюю крышку устройства, нужно поддеть её в точках доступа. Одна находится в верхней части устройства над камерой, другая — в нижней левой стороне.

Используйте лопатку, чтобы поддеть крышку в точках доступа и открыть устройство.

Когда задняя крышка начнёт отделяться от корпуса, продолжайте работать лопаткой по периметру устройства, пока крышка полностью не освободится.

Вы услышите щелчки и трески при поддёве устройства. Эти звуки — внутренние защёлки, разъединяющиеся.

Когда задняя крышка освободится от корпуса, разверните обе части, как книгу, и положите их на стол так, как показано. Обратите внимание на провода динамика, которые удерживают обе части вместе.

Этот шаг необходим только если вы собираетесь ремонтировать или заменять заднюю крышку и/или динамики устройства.

Для замены задней крышки необходимо вынуть динамики. Подденьте лопаткой пластиковую рамку динамика, как показано. Поднимите углы динамика из его крепления и извлеките динамик.

Не тяните сильно за провода или корпус динамика, чтобы не повредить их.

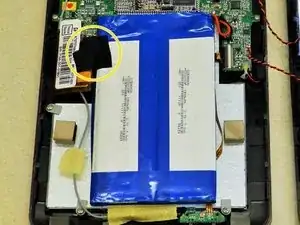

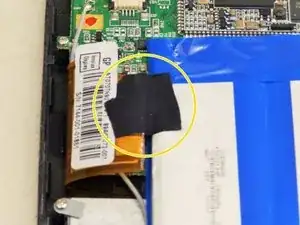

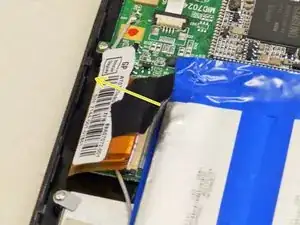

Найдите черную ленту, прикреплённую к батарее, и отогните её, как показано на изображениях.

Батарея приклеена к устройству двумя клейкими полосками, расположенными на её нижней стороне.

После освобождения батареи от корпуса она останется подсоединённой к плате двумя короткими проводами.

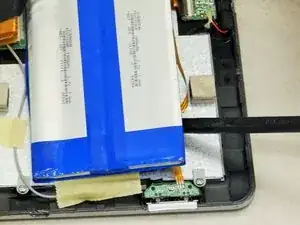

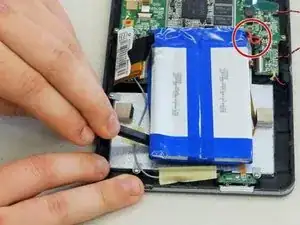

Используйте лопатку, чтобы аккуратно поддеть по обеим сторонам батареи, пока её не удастся поднять из корпуса.

Переверните батарею (как показано на изображении), чтобы её нижняя сторона оказалась сверху. Это предотвратит повреждение материнской платы.

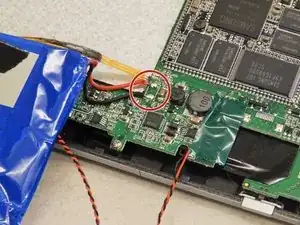

Используйте паяльный пистолет, чтобы отпаять положительный и отрицательный провода, соединяющие батарею с материнской платой.

Обратитесь к руководству по пайке, чтобы помочь вам при снятии батареи.

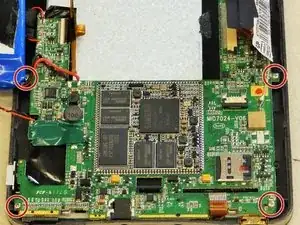

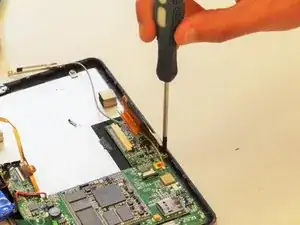

Найдите четыре винта длиной 5 мм, удерживающие материнскую плату, и удалите их с помощью отвертки Phillips #0.

После удаления винтов материнская плата должна немного приподняться. Не вытаскивайте её, пока все ленточные кабели не будут отсоединены.

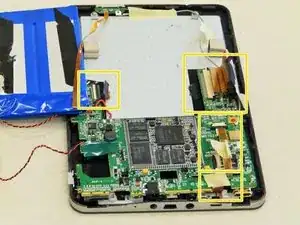

Найдите четыре ленточных кабеля, показанные в выделенных жёлтым областях.

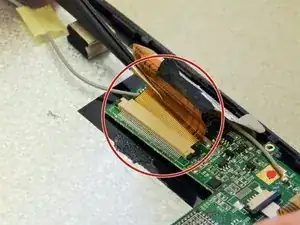

Цифровой шлейф подключен через ZIF-разъём (разъём с нулевым усилием вставки). Две чёрные защёлки по краям нужно одновременно нажать, прежде чем можно будет вынуть ленточный кабель.

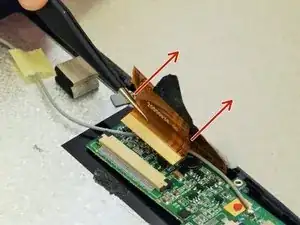

Удерживая чёрные защёлки, захватите пинцетом ленточный кабель цифротизера (самый широкий) и потяните его от разъёма, как показано.

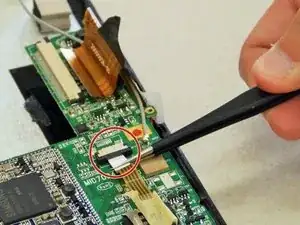

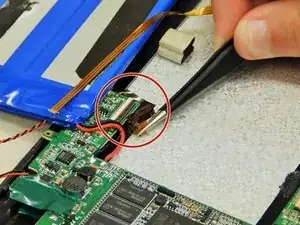

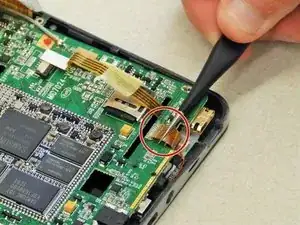

Аккуратно снимите оставшиеся ленточные кабели с помощью пинцета. Убедитесь, что все ленточные кабели отключены перед попыткой вынуть материнскую плату.

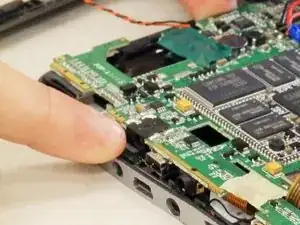

Теперь аккуратно извлеките материнскую плату из устройства.

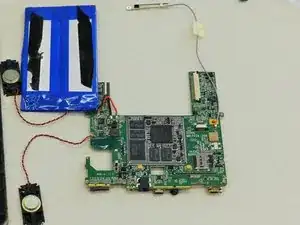

Убедитесь, что задняя крышка, батарея и материнская плата полностью извлечены из устройства, как показано.

Убедитесь, что все ленточные кабели отключены и отведены в сторону.

Положите устройство экраном вниз на стол так, чтобы металлическая задняя часть дигитайзера была обращена вверх.

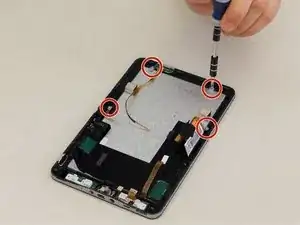

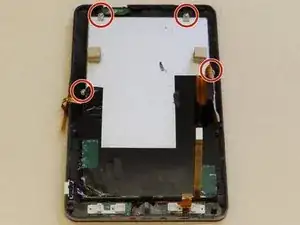

С помощью крестовой отвертки открутите четыре винта длиной 5 мм, удерживающие дигитайзер в рамке.

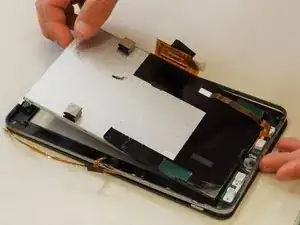

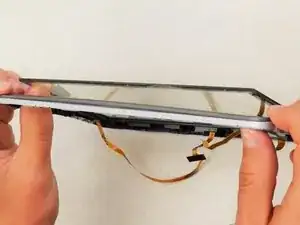

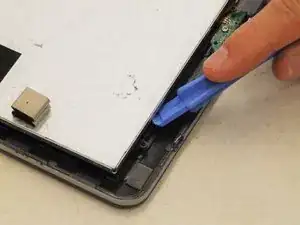

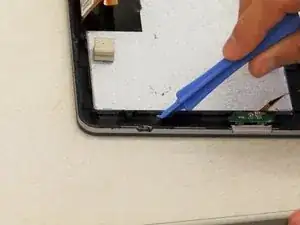

Используйте пластиковый инструмент для вскрытия, чтобы поддеть под дигитайзер и приподнять его, извлекая дигитайзер из рамки.

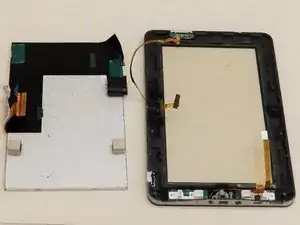

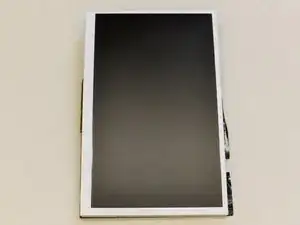

Дигитайзер теперь освобождён от передней рамки и готов к ремонту или замене.

Положите переднюю рамку с защитным экраном плоско на стол, кнопка должна находиться слева и смотреть вниз.

Левой рукой найдите угол защитного экрана, ближайший к вам. Это угол с дополнительной областью удалённого пластика, где достаточно места для размещения большого пальца. В этом месте будет тонкая чёрная полоска мягкой ленты.

Аккуратно отодвигайте защитный экран от рамки большим пальцем. Клей будет постепенно ослабевать. Продолжайте по периметру экрана, пока экран полностью не снимется.

Не прикладывайте чрезмерную силу, чтобы не повредить экран.

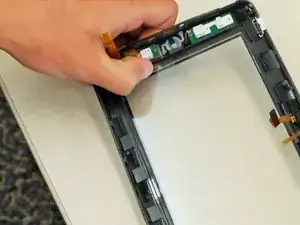

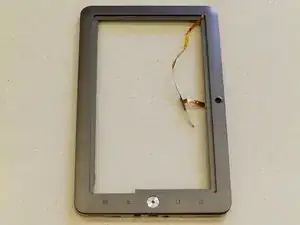

Передняя рамка теперь отделена от устройства и готова к ремонту или замене.
