Замена аккумулятора Nook Tablet
Используйте это руководство, чтобы заменить неисправный или не реагирующий аккумулятор на вашем устройстве Nook Tablet.
Важно знать, что все мультимедийные устройства Nook, продаваемые Barnes and Noble, оснащены либо литий‑ионным, либо литий‑полимерным аккумулятором. Эти устройства могут удерживать заряд приблизительно от месяца до 50 дней, в зависимости от используемой модели. Со временем емкость аккумулятора будет уменьшаться при постоянном использовании, но неисправный аккумулятор также может быть вызван повреждёнными или ослабленными разъёмами, соединяющими аккумулятор с устройством. При снятии деталей с самого Nook следует быть осторожным, так как существует вероятность повреждения материнской платы или других компонентов.
Перед заменой аккумулятора убедитесь, что устройство отключено от внешнего источника питания и полностью выключено.
Шаг 1

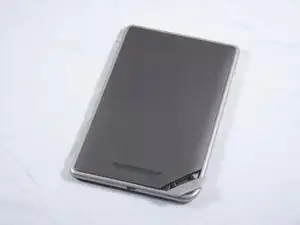

Переверните Nook.
Шаг 2

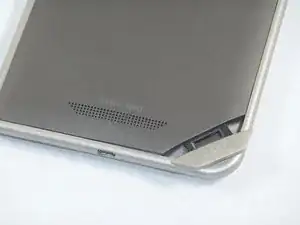

Поднимите клапан с надписью «Nook», чтобы открыть ленту под ним. Извлеките карту памяти, если она установлена.

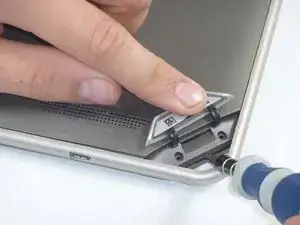

Снимите ленту, закрывающую круглые отверстия, чтобы открыть два винта Torx T5.
Удалите два винта Torx T5, крепящие заднюю крышку.
Шаг 3

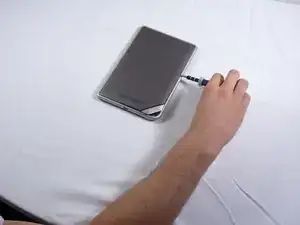

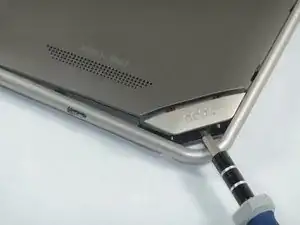

Вставьте плоский конец лопатки между передней панелью и задней сборкой.
Хотя на этих фотографиях показана отвёртка, используйте лопатку или пластиковый инструмент для открытия, чтобы не повредить устройство.

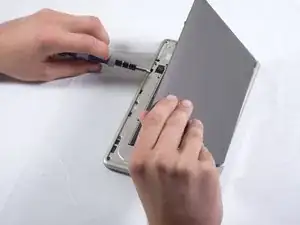

С помощью лопатки приподнимите заднюю панель от остальной части Nook.
Шаг 4

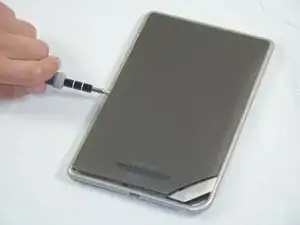

Проведите лопаткой по краям Nook, чтобы ослабить заднюю панель.
Шаг 5
Снимите заднюю панель с Nook.
Шаг 6

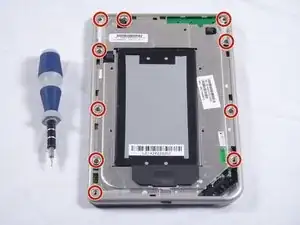

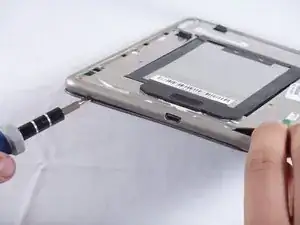

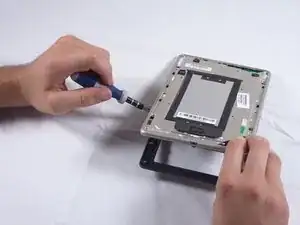

С помощью отвёртки Torx T5 удалите десять винтов T5 по периметру серебристой средней рамки.
Шаг 7
Используя лопатку или пластиковый инструмент для открытия, аккуратно отожмите рамку экрана от серебристой средней рамки.
Шаг 8
Поднимите пенопластовую накладку в углу аккумулятора, чтобы открыть разъём аккумулятора.

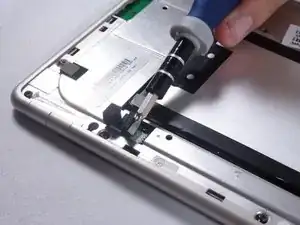

С помощью лопатки или пластикового инструмента отсоедините кабель аккумулятора от материнской платы.
На фотографиях показана отвёртка, но мы рекомендуем использовать непроводящий инструмент, например лопатку, чтобы предотвратить возможное короткое замыкание.
Шаг 9

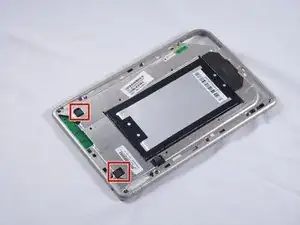

Поднимите пену, покрывающую разъёмы питания и регулятора громкости.
Отключите кабели питания и громкости от их разъёмов на материнской плате.
Шаг 10

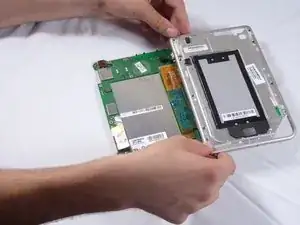

Аккуратно отведите серебристую среднюю рамку от сборки материнской платы и дисплея.
Будьте осторожны при обращении с материнской платой, чтобы не сместить и не повредить её основные компоненты.
Шаг 11
Отложите материнскую плату в сторону и сосредоточьте внимание на металлической крышке, содержащей аккумулятор.

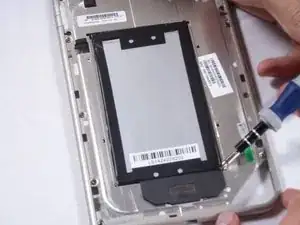

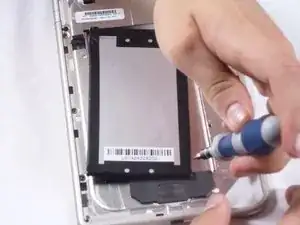

Используйте отвёртку или пластиковый инструмент для поддевания по краям аккумулятора, чтобы выдёрнуть его из посадочного места в металлической крышке.
Аккумулятор может быть зафиксирован клеем. Не паникуйте, если кажется, что требуется значительная сила — прикладывайте аккуратное усилие, пока он не освободится.
Возьмите аккумулятор и извлеките его, убедившись, что освободили провода в верхнем левом углу, выдвигая аккумулятор, а не поднимая его.
Шаг 12

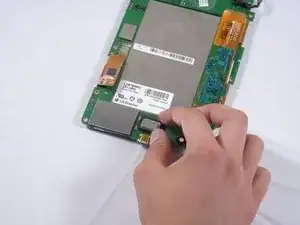

При установке материнской платы убедитесь, что компонент динамика (маленькая прямоугольная деталь) находится на месте. Он не прикреплён и должен быть правильно выровнен.
Заключение
Для повторной сборки устройства выполните эти инструкции в обратном порядке.
Перевод руководства с ifixit.com
