Замена дисплея Nook Tablet

Переверните Nook.

Поднимите клапан с надписью "Nook", чтобы открыть находящуюся под ним ленту. Удалите карту памяти, если она установлена.

Снимите ленту, закрывающую круглые отверстия, чтобы открыть два винта Torx T5.

Удалите два винта Torx T5, крепящие заднюю крышку.

Вставьте плоский конец лопатки между передней панелью и задней частью корпуса.

Хотя на фотографиях показана отвертка, используйте лопатку или пластиковый инструмент для вскрытия, чтобы не повредить устройство.

С помощью лопатки поднимите заднюю панель от остальной части Nook.

Проведите лопаткой по краям Nook, чтобы ослабить заднюю панель.

Снимите заднюю панель с Nook.

Используя отвертку Torx T5, удалите десять винтов T5 по краям серебристой промежуточной рамы.

С помощью лопатки или пластикового инструмента аккуратно отожмите рамку экрана от серебристой промежуточной рамы.

Поднимите поролоновый уплотнитель в углу аккумулятора, чтобы открыть разъем аккумулятора.

Используйте лопатку или пластиковый инструмент для вскрытия, чтобы отключить кабель аккумулятора от материнской платы.

На фотографиях показана отвёртка, но мы рекомендуем использовать непроводящий инструмент, такой как лопатка, чтобы избежать возможного короткого замыкания.

Поднимите поролон, закрывающий разъем питания и разъем громкости.

Отключите кабели питания и громкости от их разъемов на материнской плате.

Аккуратно поднимите серебристую промежуточную раму от материнской платы и сборки дисплея.

Будьте осторожны при обращении с материнской платой, не сдвигайте и не смещайте её основные компоненты.

Ориентируйте материнскую плату как показано, чтобы экран был обращён вниз.

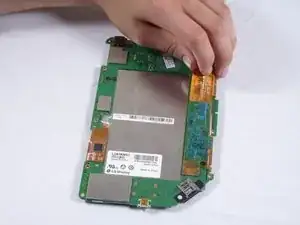

Возьмите за угол оранжевой ленты с правой стороны материнской платы, как показано.

Оранжевая лента приклеена к материнской плате — аккуратно поднимите ленту, чтобы разорвать клейкое соединение.

Лента всё ещё будет прикреплена через электрическое соединение к материнской плате — переходите к следующему шагу.

Оранжевая лента по-прежнему будет прикреплена на этом этапе.

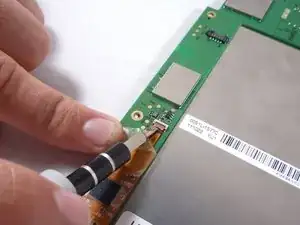

Вставьте конец плоской отвертки между соединением ленты и материнской платой и подденьте вверх.

Возьмитесь за ленту и аккуратно потяните вверх, чтобы завершить отсоединение.

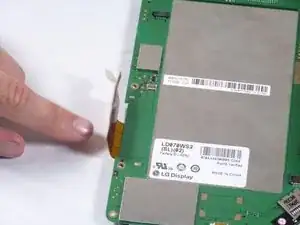

Слева на материнской плате вы увидите ещё одну оранжевую ленту, она приклеена к материнской плате лентой.

Удалите ленту.

После удаления ленты лента всё ещё будет прикреплена к материнской плате шарниром, показанным здесь.

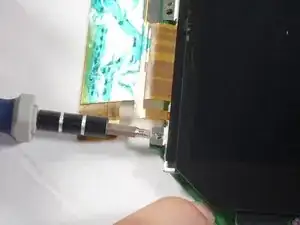

Сдвиньте кончик плоской отвертки под шарнир и подденьте шарнир вверх.

Оранжевая лента теперь должна отсоединиться от материнской платы.

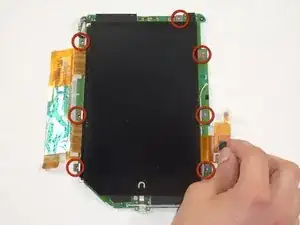

Экран приклеен к материнской плате в местах, отмеченных винтовыми отверстиями.

Разорвите клейкое соединение, вставив край плоской отвертки между материнской платой и частями экрана в отмеченных отверстиях.

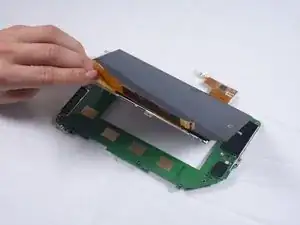

Поднимите экран от дисплея.
