Замена кнопки громкости Samsung Galaxy Tab E Lite 7 Kids
Данное руководство покажет, как заменить кнопки громкости на планшете Samsung Galaxy Tab E Lite 7 Kids. Вам нужно тщательно следовать инструкциям, чтобы случайно не повредить какие-либо хрупкие компоненты устройства.
Шаг 1
Перед началом разборки убедитесь, что устройство выключено.
Пользуясь пластиковой открывалкой, вставьте её в зазор между экраном и корпусом.
Покачивайте инструментом, двигая его сначала к центру экрана, а затем от него, чтобы ослабить ленту, удерживающую экран и корпус вместе.
Шаг 2
После того как защёлки, удерживающие экран и корпус, будут разъединены, медленно снимите экран с корпуса.
Шаг 3

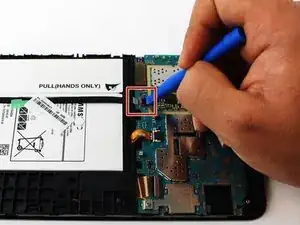

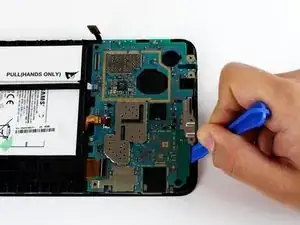

Пользуясь пластиковой открывалкой, поднимите чёрный разъём ZIF (с нулевым усилием подключения).

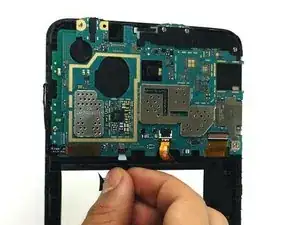

Аккуратно потяните чёрный кабель, чтобы извлечь его из разъёма.
Шаг 4

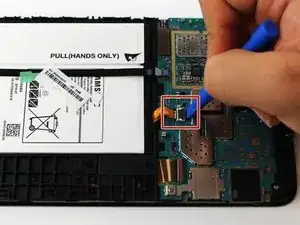

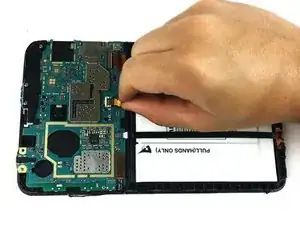

Пользуясь пластиковой открывалкой, поднимите разъём ZIF (с нулевым усилием подключения), фиксирующий гибкий кабель.

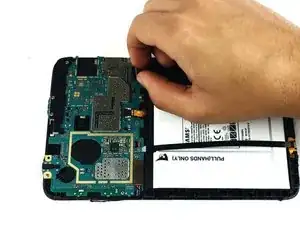

Вытащите гибкий кабель аккумулятора.
Шаг 5

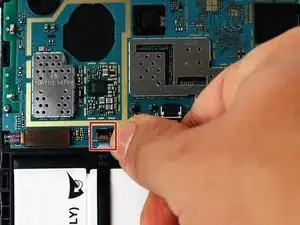

Пользуясь пластиковой открывалкой, поднимите защёлку гибкого кабеля.
Извлеките гибкий кабель из разъёма.
Шаг 6

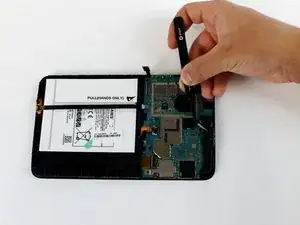

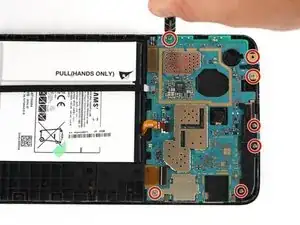

Снимите семь винтов PH000 длиной 4 мм, удерживающих материнскую плату на месте.
Шаг 7
Пользуясь пластиковой открывалкой, подденьте язычок, удерживающий материнскую плату на месте.
Шаг 8
Пользуясь точными пинцетом, удалите чёрный пластиковый уголок, расположенный сверху материнской платы.

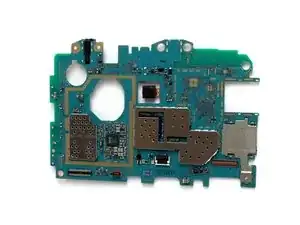

Пользуясь пластиковой открывалкой, аккуратно извлеките материнскую плату из корпуса.
Шаг 9
Пользуясь паяльником, нагрейте четыре точки припоя на материнской плате.
Чтобы узнать больше о пайке, ознакомьтесь с руководством iFixit по технике пайки.

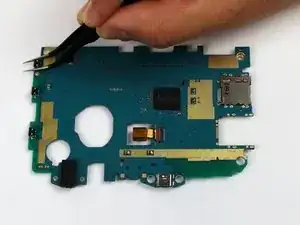

Пользуясь точным пинцетом, извлеките кнопки громкости.
Заключение
Чтобы собрать устройство, выполните указанные действия в обратном порядке.
Перевод руководства с ifixit.com
