Замена материнской платы HP Elite x2 G4
Одной из основных причин для замены материнской платы является новый, более быстрый процессор или повреждение текущей материнской платы. Это руководство поможет вам заменить материнскую плату HP Elite x2 G4. Для начала процесса мы рекомендуем посмотреть это видео.
В этом руководстве приведены пошаговые инструкции для завершения установки. Для выполнения этой замены не требуются специальные навыки. Для установки понадобятся только два инструмента: отвертка T5 Torx и отвертка Phillips #0. Следующие опасности следует избегать во время установки:
Короткое замыкание: Убедитесь, что все кабели надежно подключены, винты затянуты, а материнская плата правильно установлена в корпус.
Физическое повреждение: Неправильное обращение во время установки может привести к физическому повреждению материнской платы. Избегайте сгибания контактов, повреждения портов или контакта материнской платы с нежелательными объектами.
Шаг 1
Откройте подставку.
Удалите четыре винта T5 Torx длиной 3 мм, которые удерживают сборку дисплея.
Шаг 2
Используйте присоску, чтобы осторожно отсоединить сборку дисплея в следующем порядке: верхний правый угол, верхний левый угол, нижний правый угол и нижний левый угол.
Шаг 3
Медленно поднимите дисплей, пока не получите доступ к разъему батареи на материнской плате (прибл. 90 градусов).
Шаг 4

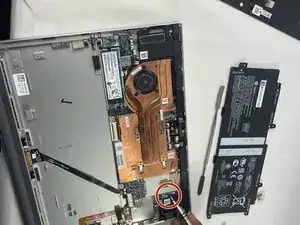

Отсоедините кабель батареи от разъема на материнской плате.
Снимите пленку, которая закрывает разъемы сенсорного экрана и дисплея ZIF.
Шаг 5

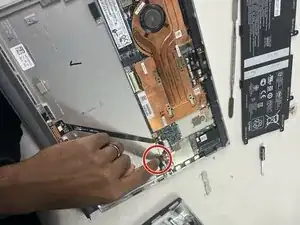

Отсоедините шлейф сенсорного экрана от материнской платы.
Удалите сборку дисплея.
Шаг 6

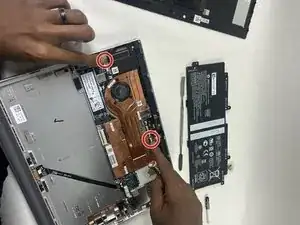

Удалите два винта Phillips #0 длиной 2.5 мм, которые удерживают крепление USB на материнской плате.
Шаг 7
Поднимите крепление USB с материнской платы и удалите его.
Удалите четыре винта Phillips #0 длиной 2 мм, которые удерживают материнскую плату.
Шаг 8

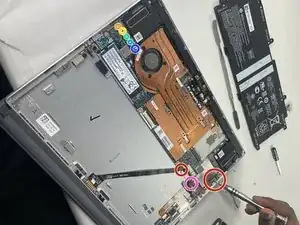

Затем отсоедините следующие кабели от материнской платы:
- Кабели левого и правого динамиков.
- Шлейф платы кнопки громкости.
- Шлейфы сенсоров положения слева и справа.
- Шлейф сканера отпечатков пальцев.
- Антенны WLAN.
- Шлейф SIM-карты.
- Шлейф POGO.
Шаг 9
Выдвиньте внешние разъемы из выреза в корпусе дисплея и удалите.
Не снимайте плату BIOS с материнской платы. Материнская плата должна быть возвращена с прикрепленной платой BIOS.
Заключение
Для сборки вашего устройства следуйте этим инструкции в обратном порядке.
Перевод руководства с ifixit.com
