Замена батареи HP ElitePad 1000 G2
Если ваш HP ElitePad 1000 G2 не включается и вы подозреваете, что проблема в батарее, выполните следующие шаги, чтобы исключить возможность ее разряда.
Если вы прошли через остальную часть руководства и замена батареи кажется решением, это руководство поможет вам справиться с этой задачей.
Если вы подозреваете, что ваша батарея деформирована, используйте это руководство в качестве справочного.
Шаг 1
Перед разборкой планшета: убедитесь, что планшет выключен, отключите питание от планшета и отсоедините все внешние устройства от планшета.
С помощью отвертки Philips #00 удалите два винта PM 1.4×3.2mm, расположенные рядом с разъемом для зарядки.
Шаг 2
Поместите присоску в нижний правый угол стекла дисплея планшета, убедившись, что присоска расположена внутри краев борта стекла дисплея.
Вставьте пластиковую лопатку между дисплеем и корпусом планшета. Затем используйте пластиковый инструмент для удаления, чтобы отделить дисплей дальше.
Тяните за присоску, одновременно используя инструмент для поддевания, чтобы отделить дисплей от планшета.

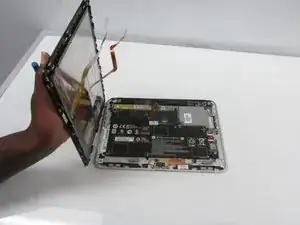

Осторожно приподнимите дисплей от планшета, чтобы избежать повреждения кабелей.
Шаг 3

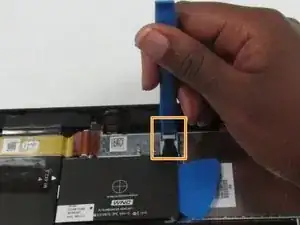

Чтобы отключить кабели, используйте лопатку, чтобы осторожно отогнуть черный язычок, расположенный сбоку от разъема, одновременно слегка потянув за кабель.
Освободите разъем с нулевым усилием (ZIF), к которому подключен кабель сенсорного экрана, а затем отключите кабель сенсорного экрана от материнской платы.
Шаг 4
Освободите разъем ZIF, к которому подключен кабель дисплея, а затем отключите кабель дисплея от материнской платы.
Шаг 5
Удалите дисплей с планшета.
Шаг 6

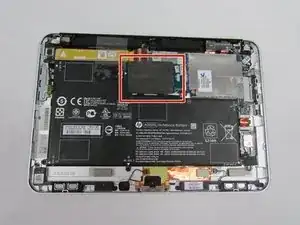

Найдите антенну NFC.
Освободите разъем ZIF, к которому подключен кабель антенны NFC.
Чтобы отключить кабель, используйте пластиковый инструмент для поддевания, чтобы осторожно нажать на язычок, расположенный сбоку от разъема.
Шаг 7
Отделите антенну NFC от поверхности материнской платы.
Антенна NFC прикреплена к материнской плате с помощью двустороннего скотча.
Удалите антенну NFC.
Шаг 8
Найдите шлейф панели кнопки питания.

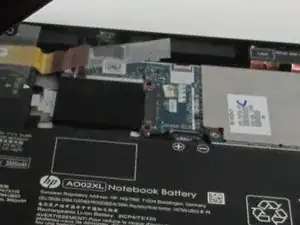

Найдите разъем батареи для материнской платы.
Шаг 9
Поднимите прозрачную ленту, прикрепленную к шлейфу панели кнопки питания.

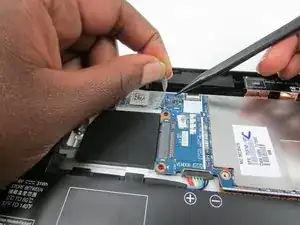

Отключите разъем ZIF с помощью пластикового инструмента для удаления, осторожно подняв черный язычок.
Поднимите шлейф панели кнопки питания вверх и в сторону, чтобы он не мешал батарее во время удаления.
Шаг 10

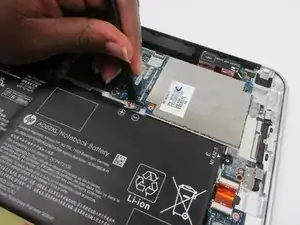

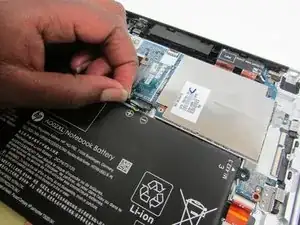

Отключите разъем батареи от материнской платы, осторожно надавив на него пластиковым инструментом для поддевания, а затем потяните его от материнской платы.
Шаг 11

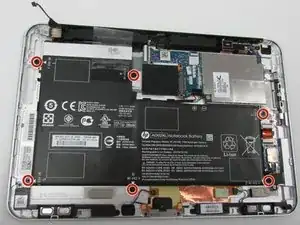

С помощью отвертки Philips #00 открутите шесть винтов PM1.3×2.0mm.
Шаг 12

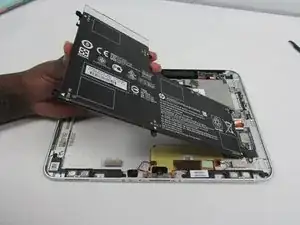

Осторожно поднимите батарею от нижней крышки.
Заключение
Для сборки устройства следуйте этим инструкциям в обратном порядке.
Перевод руководства с ifixit.com
