Замена выключателя подсветки Ridgid GEN5X R8611506
Не работает подсветка при нажатии выключателя? Если да, следуйте этому руководству по замене выключателя подсветки. Для демонтажа необходимых компонентов вам потребуются пластиковый инструмент для вскрытия, отвертка Torx T10 и отвертка Torx T15.
Шаг 1
Ориентируйте дрель так, чтобы сторона с винтами была сверху.
С помощью отвертки Torx T10 отвинтите восемь винтов 4,0 мм с передней панели дрели.
Шаг 2
Ориентируйте дрель так, чтобы задняя часть была сверху.
Используя отвертку Torx T10, отвинтите четыре винта 6,0 мм, которые крепят заднюю крышку к корпусу дрели.
Снимите заднюю крышку дрели с помощью пластикового инструмента для вскрытия iFixit.
Шаг 3
Ориентируйте дрель так, чтобы патрон был сверху.
С помощью отвертки Torx T15 отвинтите четыре винта 8,0 мм с передней части дрели.
Шаг 4
Ориентируйте дрель так, чтобы сторона с отверстиями для винтов была сверху.
Используйте пластиковый инструмент для вскрытия, чтобы аккуратно поддеть переднюю панель дрели.
Полностью снимите переднюю панель с дрели.
Шаг 5

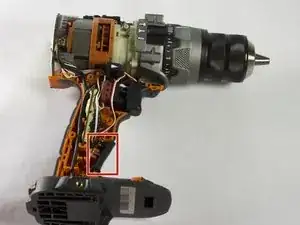

Найдите выключатель подсветки в нижней части внутренних компонентов дрели.

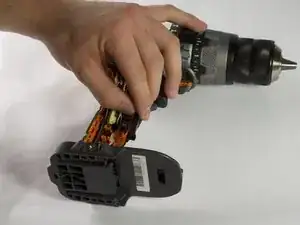

Осторожно извлеките выключатель подсветки из корпуса.
Заключение
Для сборки устройства выполните эти действия в обратном порядке.
Перевод руководства с ifixit.com
