Замена якоря Makita GA4030K

Найдите прилагаемый ключ для гайки. Он используется для ослабления детали, удерживающей диск и крышку.

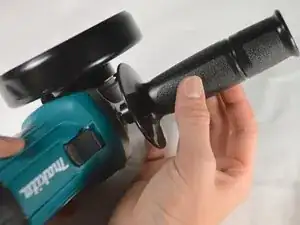

Открутите рукоятку, пока она полностью не снимется.

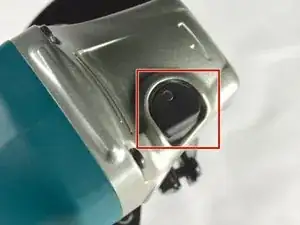

Удерживайте чёрный выключатель, расположенный на переднем корпусе.

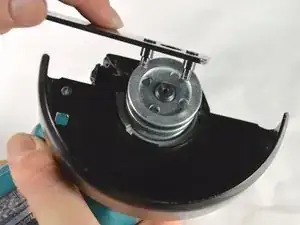

Не отпуская выключатель, воспользуйтесь ключом для гайки, чтобы ослабить серебристый диск, удерживающий все детали на месте.

После ослабления снимите серебристый диск и/или шлифовальный диск.

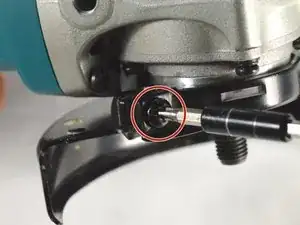

Используя крестовую отвёртку №02, открутите потайной винт длиной 15 мм, удерживающий крышку.

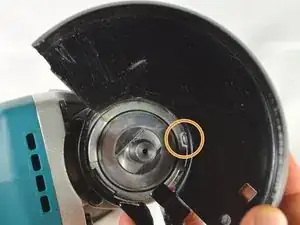

Снимите крышку, совместив штифт на крышке с пазом на передней панели.

Открутите винт с резьбой длиной 20 мм при помощи крестовой отвёртки №02.

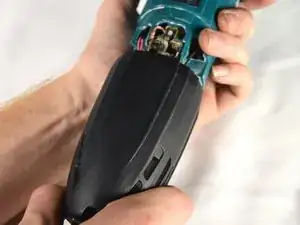

Сдвиньте заднюю крышку вдоль кабеля питания.

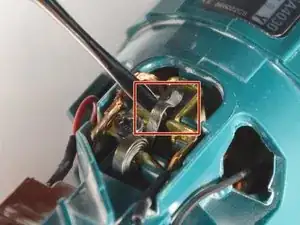

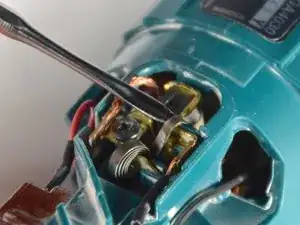

Воспользуйтесь лопаткой, чтобы аккуратно отвести в сторону пружину держателя щётки.

Есть две щётки, закреплённые двумя отдельными держателями, по одной с каждой стороны.

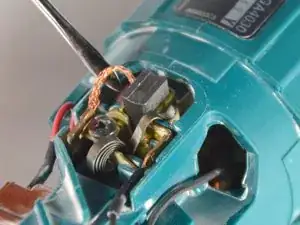

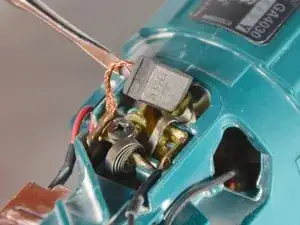

Используя металлическую лопатку, извлеките обе угольные щётки (по одной с каждой стороны) за медные провода.

Используя крестовую отвёртку №2, открутите четыре винта с резьбой длиной 20 мм, которые удерживают сборку якоря.

Снимите сборку якоря

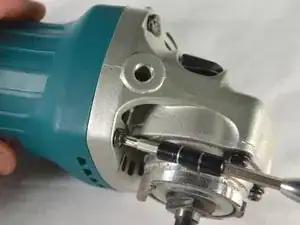

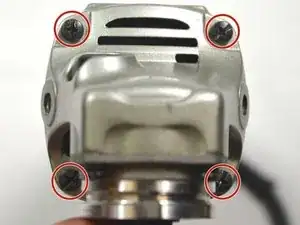

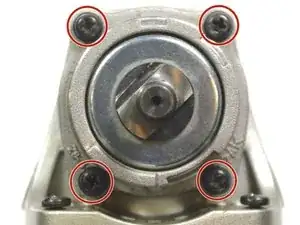

Открутите четыре винта с резьбой длиной 10 мм, удерживающих переднюю панель, при помощи крестовой отвёртки №02.

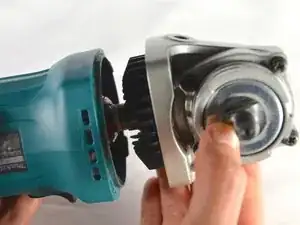

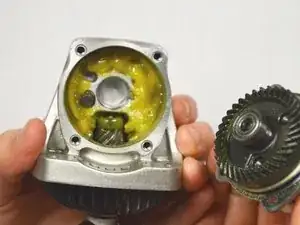

Снимите переднюю панель.

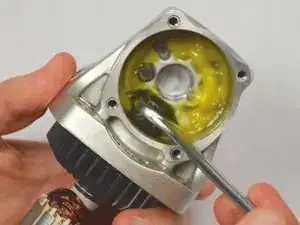

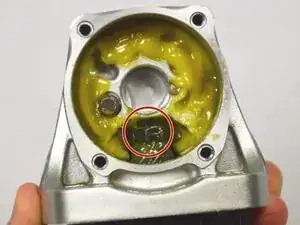

Удерживайте выделенную гайку ключом размером 10. Отверните, поворачивая якорь и удерживая гайку на месте.

Гайку может быть сложно снять.

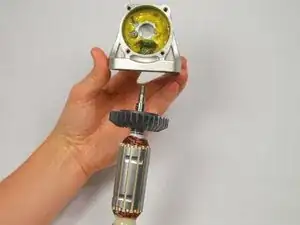

Снимите якорь.
