Замена щёток в узле щёток Dewalt DCF885
Это руководство поможет Вам заменить щётку в Dewalt DCF885. Узел щёток передаёт электрический ток на якорь по мере их вращения в одном направлении от щётки к щётке. Это позволяет двигателю вращаться в зависимости от состояния якоря.
Щётки со временем изнашиваются и требуют замены — используйте это руководство и указанные ниже инструменты. Перед началом аккуратно разрежьте ножом середину наклейки у основания рукояти для удобства при разборке детали.
Шаг 1

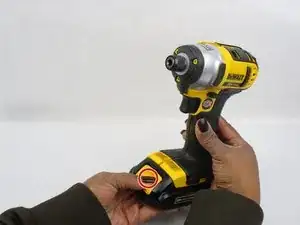

Нажмите кнопку фиксации аккумулятора в верхней части батареи.
Шаг 2

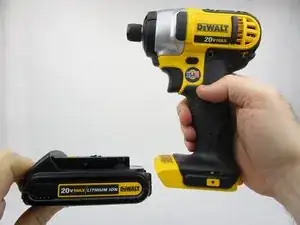

Оттяните аккумулятор от инструмента.
Шаг 3

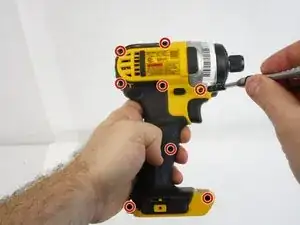

Удалите восемь винтов Torx Security #10 длиной 18 мм.
Шаг 4

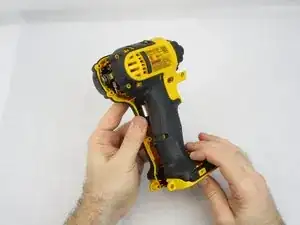

Разъедините две половины внешнего корпуса. Пустую половину положите вниз и уберите в сторону.
Шаг 5
Отключите разъём от узла двигателя.
Шаг 6

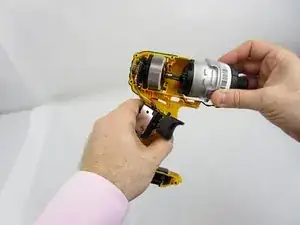

Оттяните двигатель от узла щёток.
Шаг 7

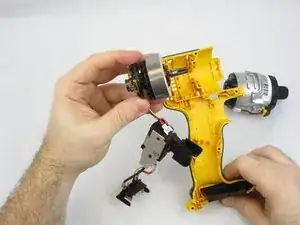

Поднимите узел щёток из корпуса дрели.
Шаг 8

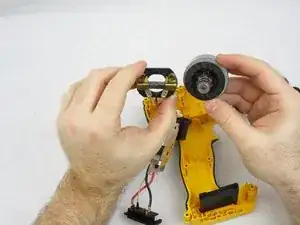

Отделите узел якоря от кольцевого узла щёток.
Шаг 9

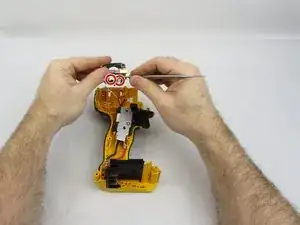

Разведите отверткой два отмеченных соединителя, отсоединяя их от кольцевого узла щёток.
Шаг 10

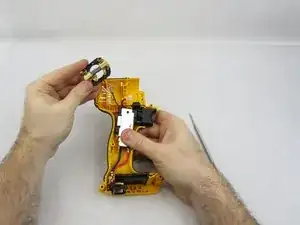

Узел щёток теперь извлечён из корпуса дрели.
Заключение
Для сборки устройства выполните эти действия в обратном порядке.
Перевод руководства с ifixit.com
