Замена абразивного круга на универсальном цилиндрическом шлифовальном станке Landis (3U4D5D-17)
Износ абразивного круга — одна из самых распространенных проблем с универсальным цилиндрическим шлифовальным станком Landis. Поскольку эти машины очень старые, доступно мало документации по обслуживанию или ремонту. Эта инструкция поможет вам заменить абразивный круг на машине и избежать расходов на привлечение специалиста на место.
Шаг 1

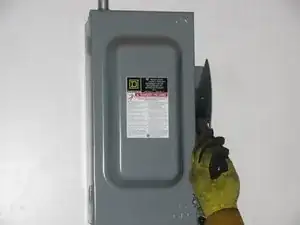

Выключите автоматический выключатель шлифовального станка перед выполнением любых работ по обслуживанию машины.
Шаг 2

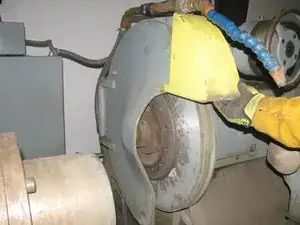

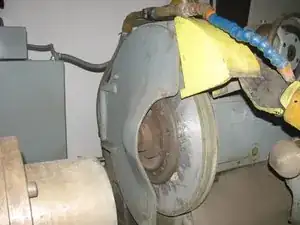

Поднимите желтую защиту, чтобы разблокировать панель доступа к абразивному кругу.
Шаг 3

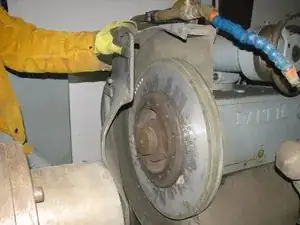

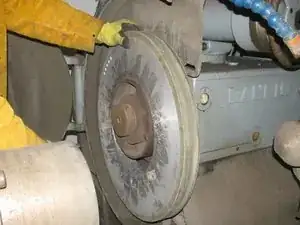

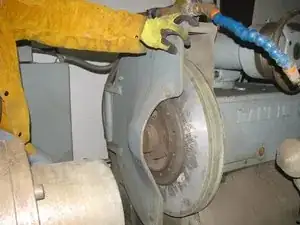

Вытяните панель доступа наружу, чтобы обнаружить абразивный круг.
Шаг 4

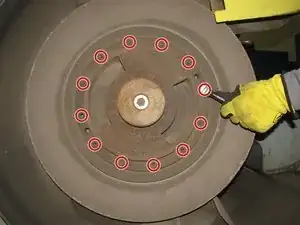

Удалите двенадцать болтов, фиксирующих абразивный круг, с помощью рычага с битой 5/16.
Шаг 5

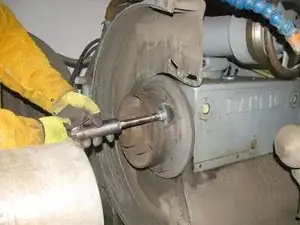

Аккуратно снимите стальной центр с шпинделя абразивного круга.
Шаг 6

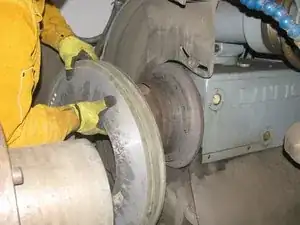

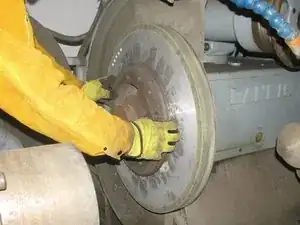

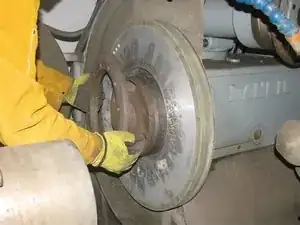

Осторожно снимите сам абразивный круг со шпинделя, поддерживая его сверху и с внутреннего кольца.
Берегите пальцы! Абразивный круг довольно тяжелый и может вызвать травму, если с ним обращаться неосторожно или уронить.
Шаг 7

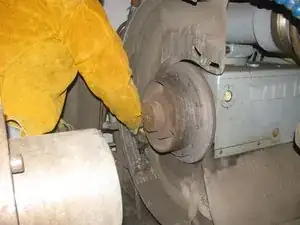

Аккуратно отшлифуйте центр наждачной бумагой с зерном 600 или металлической щеткой, чтобы удалить ржавчину с поверхности.
Шаг 8
Хотя это не обязательно, сейчас будет хорошее время, чтобы убрать любые остатки, накопившиеся внутри защиты.
Перевод руководства с ifixit.com
