Зарядное устройство Samsung USB
Я купил sgs3. У него есть оригинальное зарядное устройство на 700 мА. Я также хочу купить оригинальное зарядное устройство на 2A для sgs 4. Я купил новое оригинальное зарядное устройство на eBay. Они говорят, что это оригинальное. После его получения я проверил его. Ясно видно, что это оригинальное. Скорость зарядки также выше, чем
Шаг 1

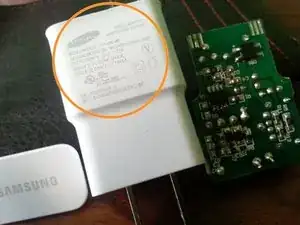

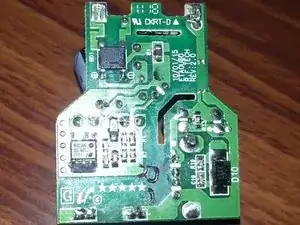

Логотип Samsung OEM и дата производства оригинального зарядного устройства

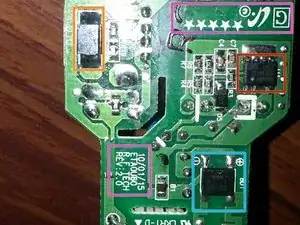

Контроллер IC SC1097DG для оригинального PL3539 для подделки
Мостовой выпрямитель TB10S для оригинального MB6S для подделки
Диод Scotty 5A для оригинального 2A для подделки
Предохранитель-резистор
Шаг 2

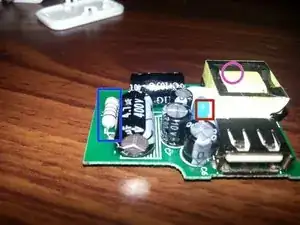

Подделка Samsung, но также и лучшее качество. Она выдает 1.3A

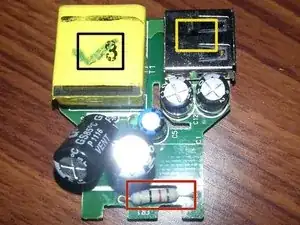

Полностью изолированный трансформатор в оригинальном
USB-порт
Предохранительный резистор для безопасности
Шаг 3

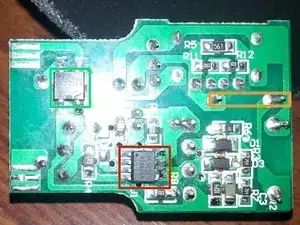

Синий компонент — это специальный конденсатор "Y" для уменьшения помех. (зарядное устройство на 2A)
Трансформатор не полностью изолирован, как у оригинального
Предохранитель-резистор
Шаг 4
Всегда покупайте оригинальные изделия
Разобрано Харджей Яйаманна
КОНЕЦ РАЗБОРКИ...
Спасибо за просмотр
