Замена динамика KPN Arizona Comfort
Выбранный продукт — телефон KPN Arizona Comfort. Этот ремонтный мануал пошагово проводит через замену динамика телефона KPN Arizona Comfort. Это простой гид, который займёт примерно 30 минут. В конце вы сможете отремонтировать динамик, заменив компонент. Сложность может заключаться в том, что для некоторых деталей потребуется приложить значительные усилия.
Внутренняя часть устройства может быть не очень прочной, поэтому при разборке вы можете случайно сломать элементы.
Шаг 1

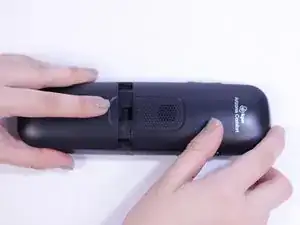

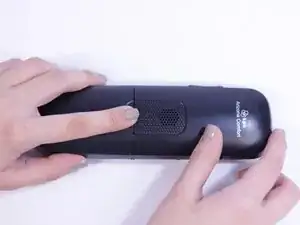

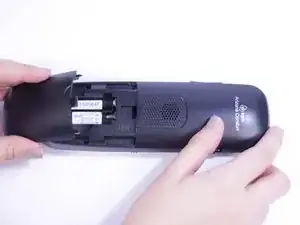

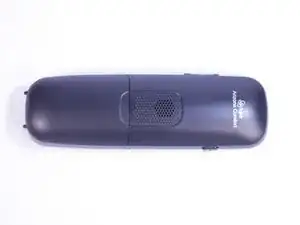

Удерживайте телефон одной рукой и слегка нажмите на крышку батарейного отсека другой рукой.
Теперь можно сдвинуть крышку батарейного отсека и открыть её.
Шаг 2
Подденьте и выньте обе батареи пружинящим движением.
Шаг 3

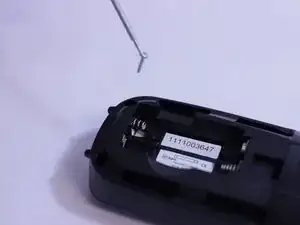

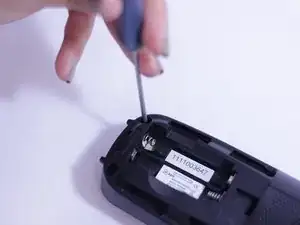

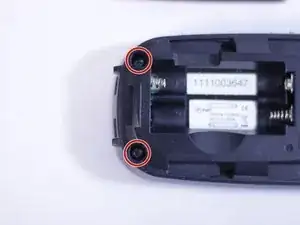

Удалите два винта Phillips #00, крепящие заднюю панель к передней части корпуса.
Шаг 4

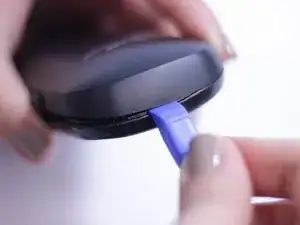

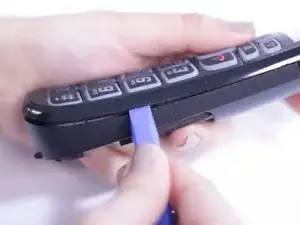

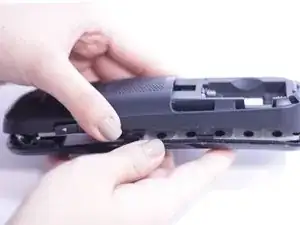

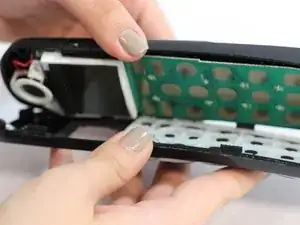

Используйте пластиковый инструмент для открытия, чтобы отжать переднюю часть от задней.
Начинайте отжимать снизу и двигайтесь по всему периметру устройства.
Повторяйте через каждые 3 см по окружности.
Если вы приложите слишком большое усилие или используете острый инструмент, это может повредить корпус.
Шаг 5

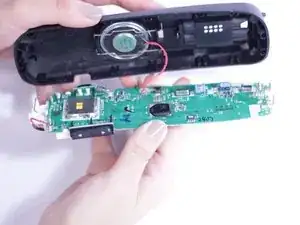

Переверните плату с задней стороны телефона на переднюю, поднимая её по длинной кромке.
Делайте это медленно и аккуратно, чтобы провода не отсоединились.
Шаг 6

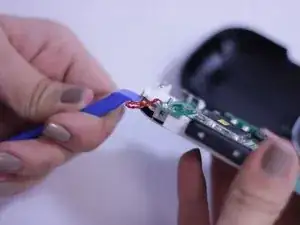

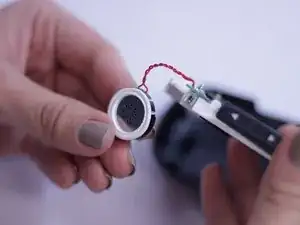

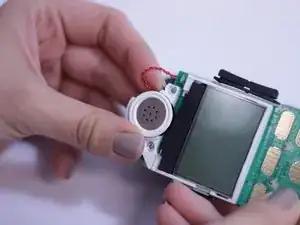

Теперь вы смотрите на заднюю сторону. Надавите слегка пластиковым инструментом на заднюю часть динамика, чтобы динамик выскочил.
Динамик всё ещё прикреплён проводом — не тяните его.
Шаг 7

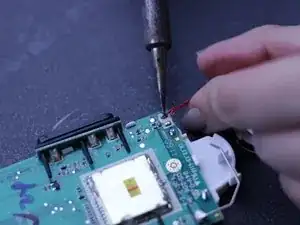

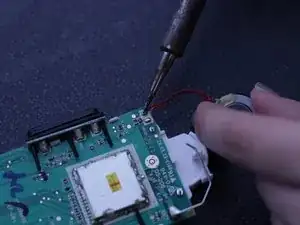

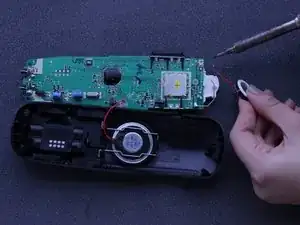

Используйте паяльник, чтобы подогреть паяные точки, соединяющие электрический провод.
Когда припой расплавится, аккуратно отсоедините провод.
Шаг 8

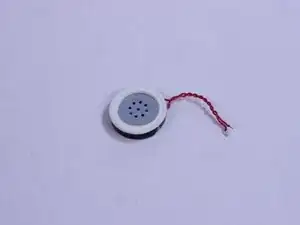

Установите новый динамик вместо повреждённого и припаяйте его на место.
Заключение
Для сборки устройства следуйте инструкциям, начиная с шага 6 в обратном порядке.
Перевод руководства с ifixit.com
