Замена дисплейного модуля Nexus 5X

Вставьте инструмент для извлечения SIM-карты в отверстие лотка SIM-карты, расположенное на левой стороне телефона.

Нажмите, чтобы извлечь лоток SIM-карты.

Снимите лоток SIM-карты.

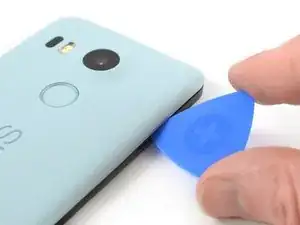

Поместите медиатор (opening pick) в отверстие для лотка SIM-карты и поверните его боком, чтобы освободить первую пластиковую защёлку, удерживающую заднюю панель.

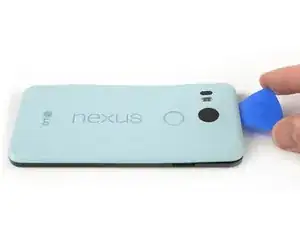

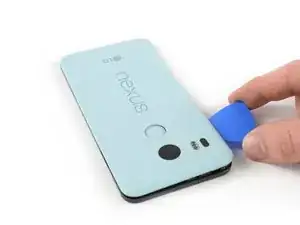

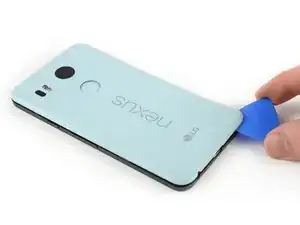

Проведите медиатором вдоль верхнего края телефона, чтобы освободить пластиковые защёлки, фиксирующие заднюю панель.

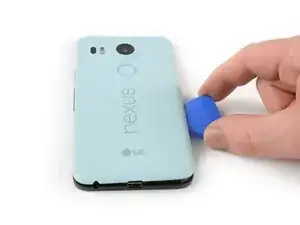

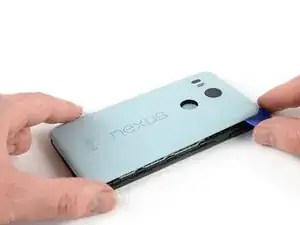

Продолжайте проводить медиатором по всем сторонам телефона, чтобы освободить все защёлки, удерживающие заднюю панель.

Наклоните медиатор, чтобы приподнять заднюю панель чуть-чуть.

Возле датчика отпечатка пальца находятся ещё две пластиковые защёлки. Освободите их, аккуратно потянув заднюю панель.

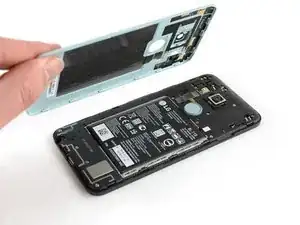

Снимите заднюю панель.

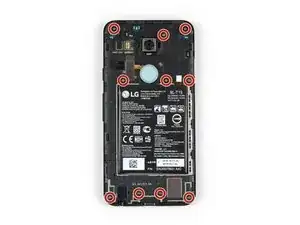

Выверните десять винтов Phillips 3.6 мм, удерживающих среднюю рамку (midframe).

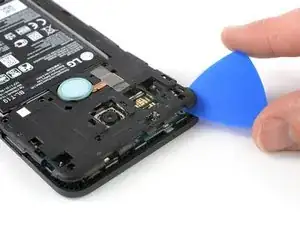

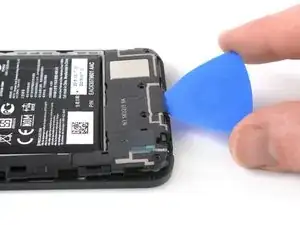

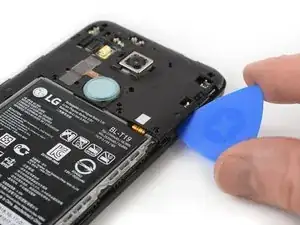

Вставьте медиатор в отверстие для лотка SIM-карты и поверните его боком, чтобы освободить пластиковые защёлки.

Продолжайте проводить медиатором по верхней части средней рамки, чтобы освободить пластиковые защёлки.

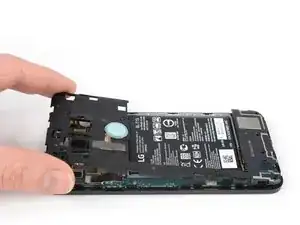

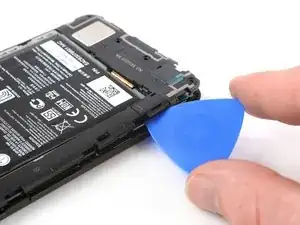

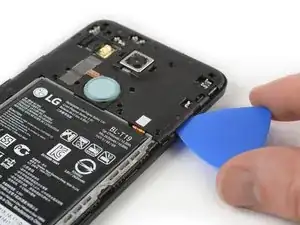

Используйте пластиковый медиатор, чтобы отжать пластиковые защёлки на длинном крае средней рамки и на нижнем крае.

Убедитесь, что защёлки на длинном крае отпущены. Средняя рамка склонна к ломкости в этом месте, если защёлки не отключены правильно.

Убедитесь, что все защёлки освобождены.

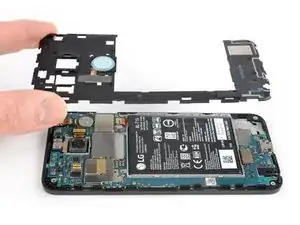

Аккуратно снимите среднюю рамку.

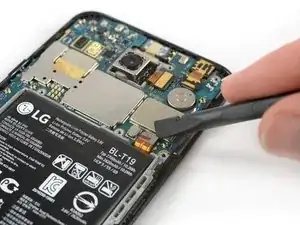

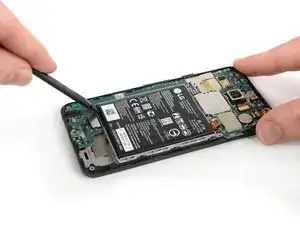

Используйте край лопатки (spudger), чтобы приподнять и отсоединить гибкий кабель аккумулятора, расположенный в нижнем правом углу материнской платы.

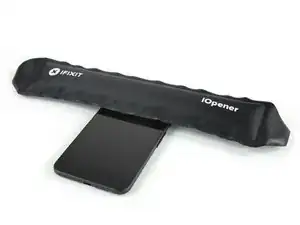

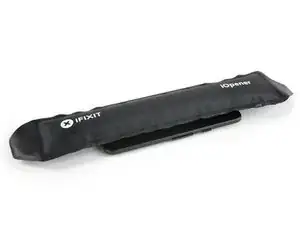

Используйте iOpener, чтобы ослабить клей под аккумулятором. Приложите iOpener к задней части телефона минимум на две минуты.

Постарайтесь не деформировать аккумулятор в процессе извлечения. Мягкие литий-ионные аккумуляторы могут протекать, воспламеняться или даже взрываться при повреждении. Не применяйте чрезмерную силу и не поддевайте аккумулятор металлическими инструментами.

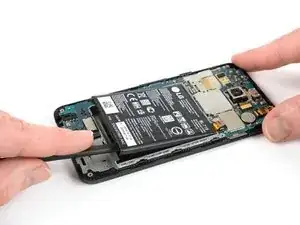

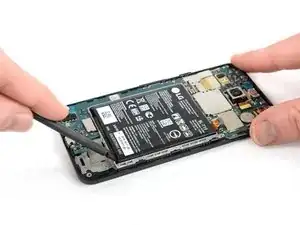

Вставьте плоский конец лопатки под нижний левый угол аккумулятора и аккуратно подденьте его вверх.

Клей находится только под краями аккумулятора, поэтому нет необходимости поддевать под его центр.

Если аккумулятор трудно оторвать, клей может быть недостаточно размягчён. Можно нанести немного изопропилового спирта под каждый угол аккумулятора и дать ему проникнуть в клей в течение нескольких минут, чтобы облегчить отделение.

Вставьте плоский конец лопатки под нижний правый угол аккумулятора и аккуратно подденьте вверх, чтобы ослабить оставшийся клей.

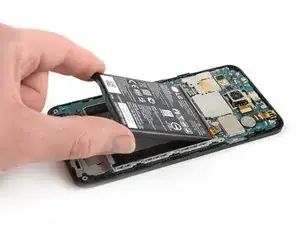

Снимите аккумулятор.

Не используйте аккумулятор повторно после его извлечения — это представляет потенциальную опасность. Замените его на новый.

Перед установкой нового аккумулятора удалите оставшийся клей с телефона и очистите клеевые поверхности изопропиловым спиртом и безворсовой тканью.

Зафиксируйте новый аккумулятор заранее вырезанной клеевой лентой или двусторонним скотчем. Чтобы правильно его расположить, нанесите новый клей в те места корпуса, где находился старый клей, а не на сам аккумулятор. Плотно прижмите новый аккумулятор на 5–10 секунд.

Используйте iOpener, чтобы ослабить клей под основной камерой на задней панели. Приложите iOpener к верхней части телефона примерно на 30 секунд.

Приложите плоский конец лопатки к левой стороне основной камеры и осторожно подденьте её вверх. Убедитесь, что весь клей под камерой ослаблен.

Используйте плоский конец лопатки, чтобы отжать разъем шлейфа дисплея вверх.

Удерживайте нижнюю часть материнской платы пальцами и аккуратно поднимите её вверх.

Рядом с основной камерой находится небольшой пластиковый зажим, который фиксирует материнскую плату.

Осторожно потяните материнскую плату к нижнему краю, чтобы освободить её из пластикового зажима рядом с основной камерой.

Аккуратно выньте материнскую плату из рамки.

Будьте осторожны — обе камеры всё ещё подключены к плате.

Кнопки питания и регулировки громкости зафиксированы на месте небольшими резиновыми ножками, расположенными на пластиковых выступах.

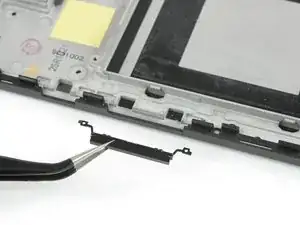

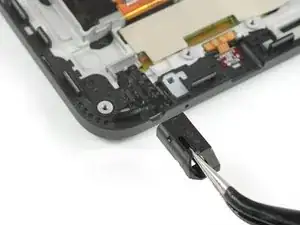

Используйте пинцет, чтобы освободить резиновые ножки и поднять кнопку питания вверх.

Снимите кнопку питания.

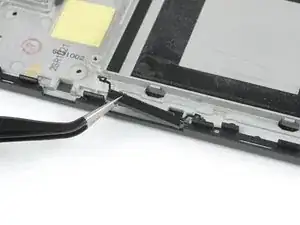

Освободите резиновые ножки кнопки громкости при помощи пинцета и поднимите её вверх.

Снимите кнопку громкости.

Вы можете найти запасные детали кнопок здесь, если ваши кнопки повреждены или вы хотите заменить их по косметическим причинам.

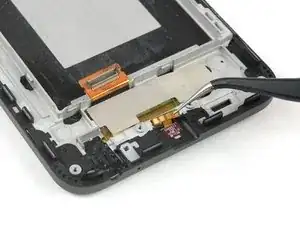

Используйте пинцет, чтобы аккуратно отодрать ленту, фиксирующую динамик разговорного канала.

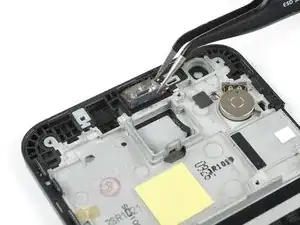

С помощью пинцета аккуратно снимите динамик разговорного канала из его уплотнителя.

Если у вас возникают трудности с удалением динамика, можно использовать iOpener, чтобы ослабить клей под ним.

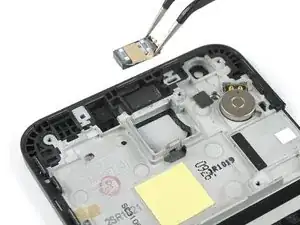

Снимите динамик разговорного канала.

Обратите внимание на ориентацию динамика разговорного канала. Убедитесь, что при установке он будет ориентирован так же.

Клей под моторчиком вибрации очень сильный. Используйте iOpener на верхней части экрана примерно 30 секунд, чтобы ослабить его.

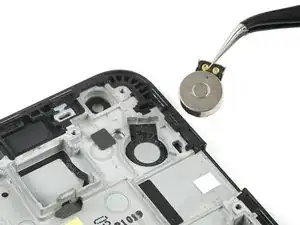

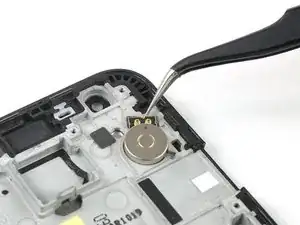

Используйте пинцет, чтобы поддеть и снять моторчик вибрации.

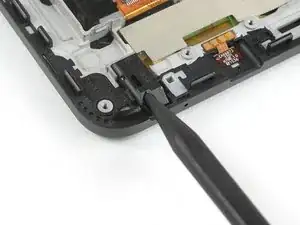

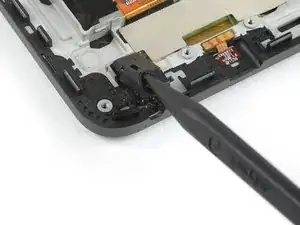

Вставьте заостренный конец лопатки в отверстие разъема для наушников.

Используйте лопатку, чтобы поддеть разъем для наушников и вытащить его из уплотнителя, потянув вверх.

Если у вас возникают трудности с извлечением разъема для наушников, можно приложить нагретый iOpener к нижней части передней панели примерно на 30 секунд, чтобы ослабить клей под ним.

Снимите разъем для наушников.

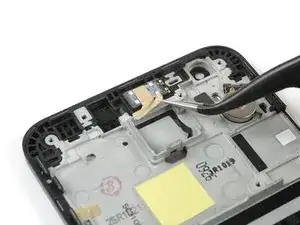

Используйте пинцет, чтобы аккуратно отодрать индикатор уведомлений RGB LED.

Снимите индикатор уведомлений RGB LED.

Проверьте заменяемую деталь на предмет других компонентов, которые нужно перенести перед сборкой.
