Замена ЖК-экрана HTC Wizard 200

Чтобы открыть доступ к аккумулятору, снимите внешнюю крышку ногтем.

Извлеките аккумулятор, потянув за черную ленту.

Вставьте плоский конец лопатки в два выреза на задней части крышки камеры и приподнимите их.

Проведите лопаткой по краям крышки камеры, пока она не снимется.

Удалите четыре винта 6 мм с помощью отвертки Torx T5.

Один из винтов находится под наклейкой "void".

Вставьте плоский конец инструмента для вскрытия iFixit между боковой и внутренней крышками, чтобы создать зазор.

Проведите инструментом по краям, пока все защелки не освободятся.

Когда все защелки открыты, снимите внутреннюю панель с телефона.

С помощью лопатки отщелкните камеру.

Пинцетом отведите защелку разъема от материнской платы.

Отсоедините гибкое соединение, выведя его из-под защелки разъема.

Выдвиньте клавиатуру в открытое положение.

Подденьте материнскую плату из корпуса с помощью лопатки.

Откройте нижнюю сторону материнской платы руками.

Отсоедините гибкое соединение от материнской платы.

Внимание: слишком быстрое снятие соединения может повредить разъем и кабели.

Удалите четыре винта 5 мм с помощью отвертки Torx T5.

Снимите ползунок клавиатуры с основного корпуса.

С помощью отвертки Torx T5 выкрутите четыре винта 5 мм, крепящие заднюю часть корпуса экрана.

Вставьте пластиковый инструмент для вскрытия между передней и задней панелями и подденьте, чтобы добраться до экрана.

Когда задняя панель ослабнет, снимите ее с передней панели.

Гибкое соединение отщелкнется.

Устройство повернуто на 90° против часовой стрелки.

Снимите желтую антистатическую ленту.

Выверните два винта 3 мм крестовой отверткой #0 в нижней части устройства, которые закрепляют жесткую гибкую плату к панеле экрана.

Устройство повернуто на 180° по часовой стрелке.

Выверните два винта 3 мм крестовой отверткой #0 в верхней части устройства, которые закрепляют жесткую гибкую плату к панеле экрана.

Устройство повернуто на 90° против часовой стрелки.

Отогните гибкое соединение и используйте пинцет, чтобы отключить его.

Теперь, когда жесткая гибкая плата ослаблена, снимите ее с экрана.

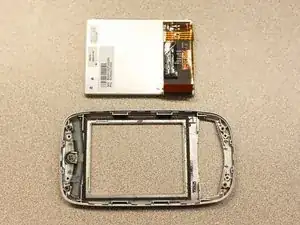

Просто вытяните ослабевший экран.
