Замена камеры и вспышки T-Mobile SDA (HTC Tornado)

Чтобы снять крышку батарейного отсека, сначала переверните телефон так, чтобы клавиатура была обращена вниз.

Держа телефон одной рукой, поместите большой палец другой руки в верхней части крышки батарейного отсека.

Сдвиньте крышку батарейного отсека вниз по направлению к нижней части телефона и снимите её.

Чтобы извлечь аккумулятор, сначала захватите его пальцем с каждой стороны.

Подтяните аккумулятор вверх, удерживая телефон другой рукой.

Осторожно извлеките аккумулятор и отложите в сторону от телефона.

Отложите аккумулятор и крышку батарейного отсека в сторону и поднимите телефон.

Используйте пластиковый инструмент для вскрытия, чтобы снять корпус камеры, расположенный в верхней части телефона.

Вытащите серый антеннный корпус пальцами.

Держите телефон одной рукой, а пластиковый инструмент для вскрытия — другой.

Подденьте внешнюю крышку телефона, вставив пластиковый инструмент между крышкой и корпусом, чтобы высвободить защелки.

Отложите внешнюю крышку в сторону.

Отверткой T5 или T6 отвинтите шесть винтов с задней стороны телефона, как показано на первой фотографии.

Снимите заднюю половину корпуса, поддев пластиковым инструментом верхнюю часть от нижней. Просуньте инструмент по краю телефона, чтобы высвободить защелки.

Когда защелки освободятся, отделите заднюю часть корпуса от передней половины.

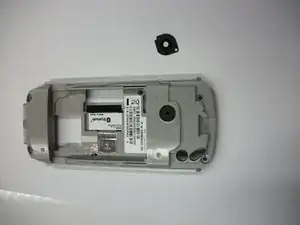

Используйте пластиковый инструмент для вскрытия, чтобы аккуратно поддеть крышку объектива и отложить её в сторону.

Переверните заднюю часть корпуса телефона, чтобы увидеть отсек для вспышки.

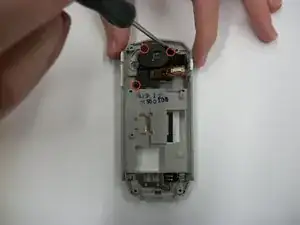

Отвинтите три черных соединительных винта.

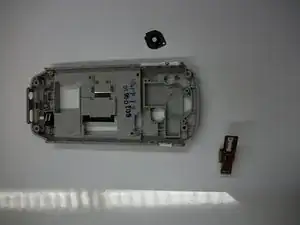

Аккуратно отсоедините медную соединительную проволоку от модуля вспышки. Вытяните модуль вспышки из задней крышки.

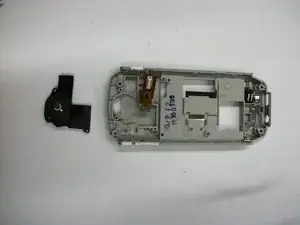

Осторожно извлеките камеру, потянув за медную соединительную проволоку.
